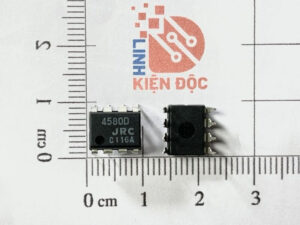

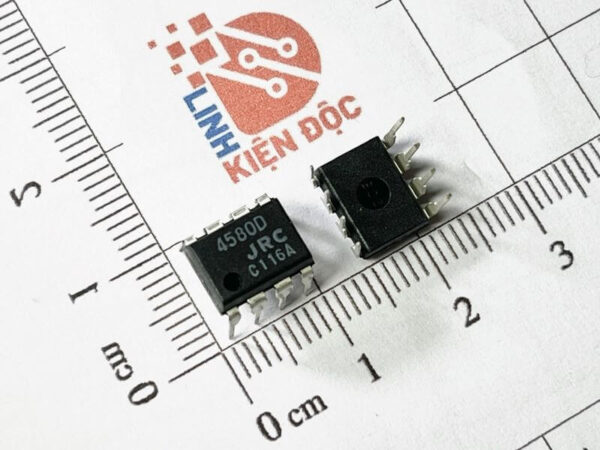

4580D JRC4580 NJM4580D IC khuếch đại DIP-8

Giới thiệu về NJM4580D

NJM4580D là một IC khuếch đại thuật toán kép (Dual Operational Amplifier) được thiết kế để đáp ứng các yêu cầu khắt khe trong các ứng dụng âm thanh chất lượng cao. Nó nổi bật với độ méo thấp, tiếng ồn thấp và hiệu suất ổn định, thường được sử dụng trong các mạch khuếch đại âm thanh, mạch trộn tín hiệu và các thiết bị xử lý âm thanh.

Đặc điểm nổi bật NJM4580D

1. Độ méo thấp:
   • Đảm bảo tái tạo tín hiệu âm thanh trung thực với độ méo cực nhỏ.
2. Tiếng ồn thấp:
   • Giảm nhiễu nền, giúp tín hiệu âm thanh sạch và rõ ràng.
3. Hiệu suất cao:
   • Đáp ứng tần số rộng, phù hợp với các ứng dụng âm thanh chất lượng cao.
4. Thiết kế linh hoạt:
   • Hoạt động ổn định với nguồn đơn hoặc nguồn đối xứng.
5. Tương thích tiêu chuẩn:
   • Đóng gói DIP-8 dễ dàng tích hợp vào các thiết kế mạch.

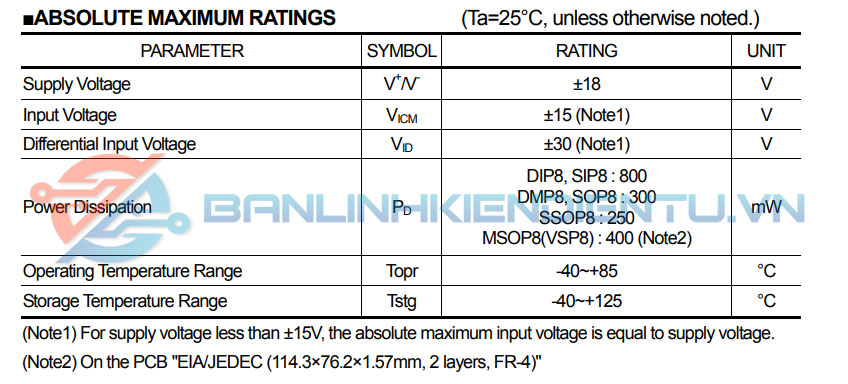

Thông số kỹ thuật chính NJM4580D

1. Điện áp cung cấp (Vcc):
   • Nguồn đơn: 4V đến 36V.
   • Nguồn đối xứng: ±2V đến ±18V.
2. Dòng tiêu thụ:
   • Điển hình: 4 mA (tổng cho cả hai kênh).
3. Độ lợi điện áp (Voltage Gain):
   • Điển hình: 100 dB.
4. Đáp ứng tần số:
   • Dải tần: 0 Hz đến 100 kHz (tùy thuộc vào thiết kế mạch).
5. Độ méo tín hiệu (THD):
   • Điển hình: 0.0005% (ở 1 kHz).
6. Tốc độ quay (Slew Rate):
   • Điển hình: 5 V/µs.
7. Đóng gói:
   • Loại: DIP-8.

Sơ đồ chân NJM4580D

Ứng dụng NJM4580D

1. Khuếch đại âm thanh:
   • Sử dụng trong các ampli công suất, bộ khuếch đại tai nghe, và loa.
2. Mạch tiền khuếch đại:
   • Khuếch đại tín hiệu đầu vào từ micro hoặc nhạc cụ.
3. Mạch lọc tín hiệu:
   • Dùng trong các bộ lọc thông thấp, thông cao, thông dải trong hệ thống âm thanh.
4. Mixer âm thanh:
   • Trộn tín hiệu từ nhiều nguồn khác nhau.
5. Thiết bị xử lý âm thanh:
   • Sử dụng trong các thiết bị như equalizer, compressor, và hệ thống âm thanh xe hơi.

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet NJM4580D
