3845B, UC3845B IC NGUỒN SOP-8 nhập khẩu chính hãng

Giới thiệu về UC3845B

UC3845B là một vi mạch điều khiển PWM (Pulse Width Modulation – Điều chế độ rộng xung) chế độ dòng điện, được thiết kế đặc biệt cho các bộ nguồn chuyển mạch (SMPS). Nó thuộc dòng UC384x của Texas Instruments và ON Semiconductor, với khả năng điều khiển tần số cao và cung cấp các tính năng bảo vệ toàn diện như giới hạn dòng điện, bảo vệ quá tải, và ngăn ngừa hỏng hóc do điện áp cao. Với các tính năng bảo vệ toàn diện, tần số chuyển mạch cao và khả năng điều khiển hiệu quả, UC3845B mang lại hiệu suất ổn định và hiệu quả năng lượng cao cho các ứng dụng công suất thấp và trung bình. IC này là một giải pháp phổ biến trong các hệ thống điện tử tiêu dùng và công nghiệp yêu cầu hiệu suất cao và bảo vệ an toàn.

Đặc điểm nổi bật UC3845B

• Chế Độ Điều Khiển Dòng Điện: Điều khiển PWM chế độ dòng điện giúp cải thiện độ ổn định, bảo vệ chống quá tải và nâng cao hiệu suất.
• Tần Số Chuyển Mạch Cao: IC hỗ trợ tần số chuyển mạch lên đến 500 kHz, giúp giảm kích thước của các thành phần như biến áp và cuộn cảm.
• Điện Áp Khởi Động Thấp: Điện áp khởi động chỉ khoảng 8.5V, lý tưởng cho các ứng dụng có yêu cầu năng lượng khởi động thấp.
• Tích Hợp Bảo Vệ: Bao gồm tính năng giới hạn dòng điện, bảo vệ quá tải và ngăn ngừa hỏng hóc do điện áp cao, giúp bảo vệ hệ thống an toàn trong các điều kiện làm việc khắc nghiệt.
• Dòng Điện Tiêu Thụ Thấp: IC này tiêu thụ dòng khởi động rất thấp (<0.5mA), giúp tiết kiệm năng lượng khi bắt đầu hoạt động.

Thông số kỹ thuật UC3845B

• Điện Áp Hoạt Động: Từ 7.6V đến 30V.
• Tần Số Chuyển Mạch: Lên đến 500 kHz.
• Dòng Khởi Động (Startup Current): 0.5mA.
• Điện Áp Chuyển Tiếp (UVLO): 8.4V khởi động và 7.6V ngắt mạch.
• Điện Áp Đầu Ra: Dung sai cao, với điện áp tham chiếu đầu ra cố định là 5V.

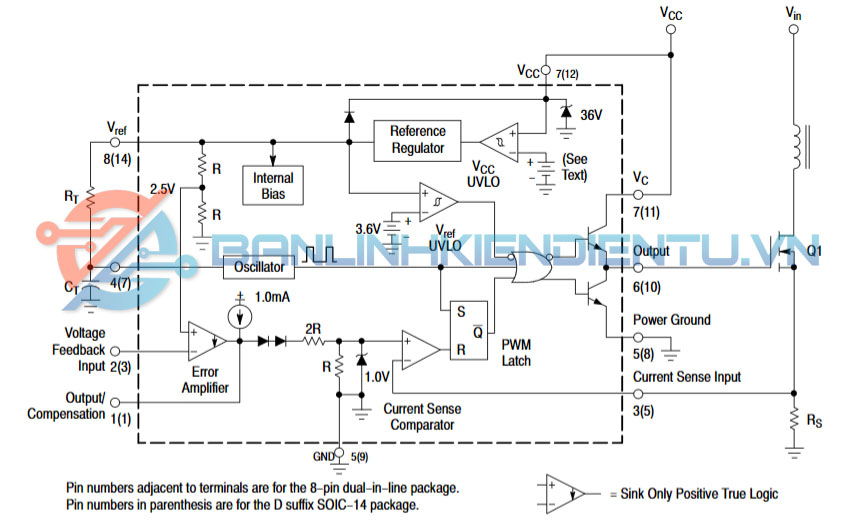

Sơ đồ khối UC3845B

Ứng dụng UC3845B

• Nguồn Cung Cấp Điện Chuyển Mạch (SMPS): Sử dụng rộng rãi trong các bộ nguồn có công suất từ thấp đến trung bình, chẳng hạn như nguồn máy tính, thiết bị viễn thông, và nguồn cung cấp năng lượng công nghiệp.
• Bộ Chuyển Đổi DC-DC: Dùng trong các bộ chuyển đổi năng lượng DC-DC để tối ưu hóa hiệu suất chuyển đổi và điều khiển chính xác dòng điện.
• Biến Tần và UPS: Được ứng dụng trong hệ thống biến tần và bộ lưu điện (UPS), giúp kiểm soát năng lượng đầu ra và bảo vệ hệ thống.
• Điều Khiển Động Cơ: Sử dụng để điều khiển tốc độ và mô-men của động cơ điện trong các hệ thống tự động hóa công nghiệp.

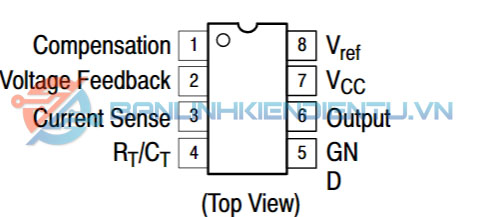

Sơ đồ chân UC3845B

Kích thước UC3845B

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet UC3845B
