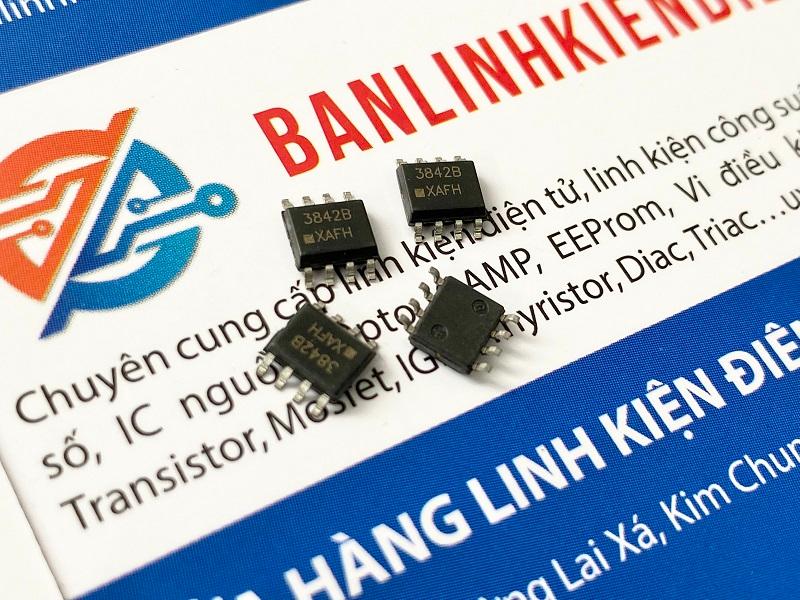

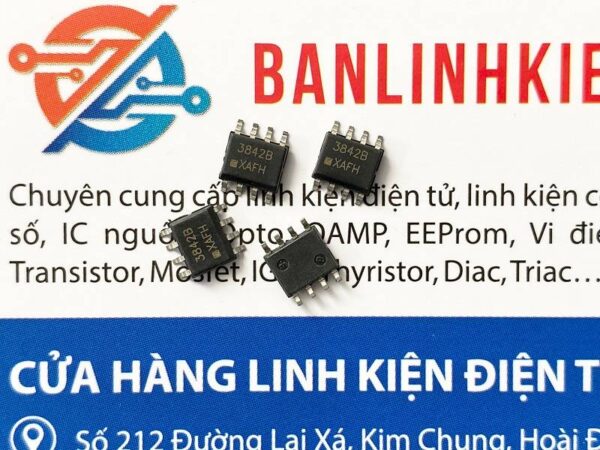

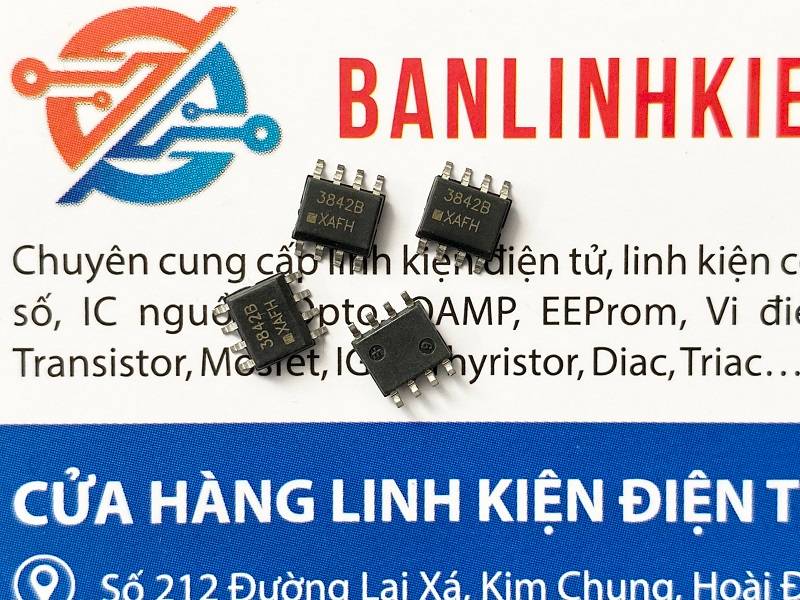

3842B UC3842B UC3842 IC Nguồn SOP-8

IC nguồn UC3842 là gì

UC3842 là IC điều khiển PWM chế độ dòng điện với tần số đã đặt. IC này được tạo ra với các linh kiện bên ngoài tối thiểu dành cho các ứng dụng chuyển đổi ngoại tuyến và DC sang DC, cũng cung cấp khả năng kiểm soát giới hạn dòng điện và giai đoạn đầu ra cực totem được thiết kế để tạo nguồn hoặc giảm dòng điện cực đại. Giai đoạn đầu ra, phù hợp để điều khiển MOSFET kênh N, thấp ở trạng thái tắt.

Thông số kỹ thuật của IC UC3842

• Điện áp hoạt động: 12-30VDC
• Dòng điện: 1A
• Kiểu chân: SOP-8

Sơ đồ chân của IC nguồn UC3842

Chân 1: Hiệu chỉnh hệ số khuyếch đại của mạch so sánh điện áp ra, thông thường được nối về chân 2 thông qua một điện trở 100 ÷ 150k song song với một tụ hồi tiếp 100pF;

Chân 2: Là chân so sánh điện áp ra với mức so sánh chuẩn đối với UC3842 là 2,5 ÷ 3V_pp và khoảng 10 ÷ 12V_PP đối với UC3844 cho nên chân 2 của UC3842 thường được phân áp bởi một cặp điện trở R₁ = 100k nối với điện áp 12 ÷ 16V (chung với chân 7 cấp nguồn) và R₂ = 18 ÷22k nối xuống âm nguồn;

Chân 3: Là chân khống chế mức Cường độ Dòng tải tối đa, thông thường được nối với một điện trở R = 1k và một Tụ lọc nối đất C = 470pF ÷ 1nF để so sánh với mức tăng của dòng điện tải nếu dòng tải vượt quá mức qui định (sao cho điện áp đặt vào chân 3 lớn hơn 1V) thì IC UC3842 sẽ ngắt dao động trong vài chu kỳ dao động kế tiếp theo nhằm bảo vệ Hệ thống nguồn;

Chân 4: Là chân tạo ra dao động tự kích nhờ một R = 15 ÷ 27k (giá trị chuẩn là 27k) nối từ chân 4 lên chân 8 (tạo điện áp chuẩn V_REF) và một tụ kích dao động C = 2,2 ÷ 3,3nF (giá trị chuẩn là 2,7nF) để tạo ra dao động trong khoảng 27 đến 40kHz (đối với UC3844 thì tụ dao động C = 1nF và R = 10k để có thể tạo ra Tần số dao động tự kích lên tới 100kHz);

Chân 5: Là chân nguồn âm của IC UC3842;

Chân 6: Là ngõ ra của Tín hiệu Dao động PWM đã được điều chế độ rộng xung theo điện áp ra yêu cầu để cung cấp cho cực G của Transistor Trường Công suất nguồn (thường dùng 2SK1794 hoặc 2SK794… hoặc tuỳ theo công suất và điện áp yêu cầu mà có thể sử dụng tương ứng);

Chân 7: Là chân nguồn cung cấp của IC UC3842 với điện áp cung cấp trong khoảng 13,5V đến 40V;

Chân 8: Là chân tạo điện áp chuẩn V_REF = 2,5V (chú ý: Nếu ngắt lối ra dao động PWM – chân 6 của IC UC3842 với cực G của Transistor Trường Công suất nguồn thì khi sử dụng đồng hồ để đo chân số 8 với âm nguồn và khi có nguồn cung cấp vào chân 7 của IC UC3842 thì sẽ thấy kim đồng hồ dao động có thể thấy rõ sự dao động của kin đồng hồ là IC vẫn dao động được. Nếu không thấy dao động hoặc điện áp này bằng 0V thì IC đã bị hỏng);

Sơ đồ khối cấu tạo của IC UC3842

Ứng dụng điển hình của IC nguồn UC3842

UC3842 được sử dụng phổ biến trong các Mạch nguồn Switching không đối xứng (điện áp ra đơn pha và được chỉnh lưu nửa chu kỳ, không thể lấy được cả 2 nửa chu kỳ như đối với các Nguồn đối xứng sử dụng IC TL494).

Trong những trường hợp đặc biệt muốn sử dụng IC UC3842 để tạo ra các Nguồn đối xứng thì cần phải phối hợp với các mạch Logic để tạo ra 2 Phase nghịch đối nhau giống như 2 Phase của TL494.

Bởi vì UC3842 tạo ra xung PWM một Phase nên nó chỉ tạo ra Xung điều khiển Công suất đơn Q₁, không giống như TL494 là tạo ra Xung PWM 2 Phase nghịch đảo nhau nên có thể điều khiển được Công suất Đẩy – Kéo và tạo ra các Xung điện áp đối xứng nhau nên có thể nắn được cả 2 nửa chu kỳ ở các đường điện áp ra nhờ vậy hiệu suất nguồn đối với TL494 cao hơn so với UC3842.

Tuy nhiên, ưu điểm của UC3842 là mạch có thiết kế đơn giản và lắp ráp cũng như hiệu chỉnh dễ dàng không phức tạp như đối với TL494.

Xem phân tích chi tiết cách hoạt động của mạch trên tại : Chi tiết mạch nguồn UC3842

Kích thước IC nguồn UC3842

Xem thêm: Các sản phẩm IC nguồn khác

Datasheet của IC nguồn UC3842
