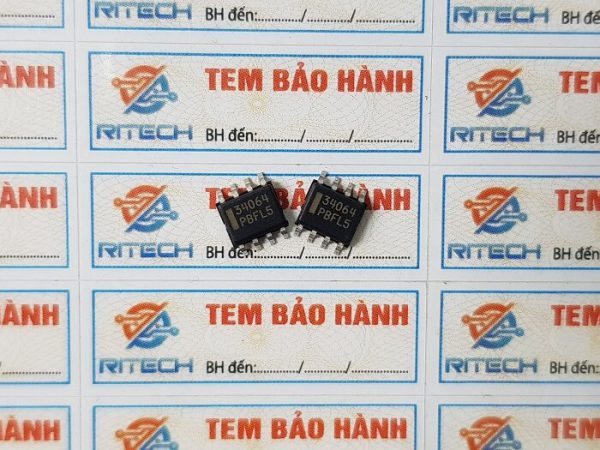

34064, MC34064, MC34064D-5R2G IC Chuyên Dụng SOP-8

Giới thiệu về IC MC34064

MC34064 là mạch cảm biến điện áp thấp được thiết kế riêng để sử dụng như bộ điều khiển đặt lại trong các hệ thống dựa trên vi xử lý. Nó cung cấp cho nhà thiết kế một giải pháp kinh tế để phát hiện điện áp thấp với một điện trở ngoài duy nhất. MC34064 có tham chiếu bandgap được cắt trong gói và bộ so sánh có ngưỡng chính xác và độ trễ tích hợp để ngăn chặn hoạt động đặt lại không ổn định. Đầu ra đặt lại của cực thu hở có khả năng chìm quá 10 mA và hoạt động được đảm bảo xuống đến đầu vào 1,0 V với dòng điện chờ thấp. Các thiết bị MC được đóng gói trong các gói TO-92 3 chân, TSOP−5 cỡ nhỏ, SOIC−8 8 chân và Micro8 gắn trên bề mặt. Thiết bị NCV được đóng gói trong SOIC−8 và TO−92. Các ứng dụng bao gồm giám sát trực tiếp nguồn điện MPU/logic 5,0 V được sử dụng trong thiết bị gia dụng, ô tô, thiết bị tiêu dùng và công nghiệp.

Đặc trưng kỹ thuật

• Tham chiếu bù nhiệt độ trong gói đã cắt
• Ngưỡng so sánh 4,6 V ở 25°C
• Ngưỡng so sánh chính xác được đảm bảo vượt quá nhiệt độ
• Độ trễ so sánh ngăn chặn việc đặt lại không ổn định
• Đầu ra đặt lại có khả năng chìm quá 10 mA
• Điốt kẹp bên trong để xả tụ điện trễ
• Hoạt động đặt lại được đảm bảo với đầu vào 1,0 V
• Dòng điện dự phòng thấp
• Gói lắp trên bề mặt TO−92, TSOP−5, SOIC−8
• Tiền tố NCV cho ô tô và các ứng dụng khác yêu cầu thay đổi vị trí và điều khiển
• Có sẵn các gói không chì

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Ứng dụng

Kích thước IC MC34064

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet MC34064
