3158Z, ISL3158EIUZ IC chức năng MSOP8

Giới thiệu về IC ISL3158EIUZ

ISL3158E là BiCMOS, IEC61000 ESD được bảo vệ, cấp nguồn 5V, bộ thu phát đơn đáp ứng cả tiêu chuẩn RS-485 và RS-422 cho truyền thông cân bằng. Mỗi đầu ra của trình điều khiển và đầu vào của bộ thu đều được bảo vệ chống lại các cú đánh ESD ±16,5kV mà không cần chốt. Tất cả các bộ phát ISL3158E đều cung cấp điện áp đầu ra vi sai đặc biệt (tối thiểu 2,4V), vào tải 54Ω bắt buộc của RS-485, để có khả năng chống nhiễu tốt hơn hoặc cho phép tối đa tám đầu cuối 120Ω trong cấu trúc bus “sao” hoặc các cấu trúc bus không chuẩn khác.

Các thiết bị này có dòng điện bus rất thấp (+125μA/-75μA), do đó chúng thể hiện “tải đơn vị 1/8” thực sự cho bus RS-485. Điều này cho phép có tới 256 bộ thu phát trên mạng mà không vi phạm tải tối đa 32 đơn vị của thông số kỹ thuật RS-485 và không cần sử dụng bộ lặp. Đầu vào bộ thu (Rx) có thiết kế “An toàn hoàn toàn”, đảm bảo đầu ra Rx logic cao nếu đầu vào Rx bị nổi, ngắn mạch hoặc trên bus đã kết thúc nhưng không được điều khiển. Đầu ra Rx có mức ổ đĩa cao – thường là 28mA @ VOL = 1V (để dễ dàng thiết kế các giao diện cách ly quang ghép).

Đặc trưng kỹ thuật

• High Driver VOD 2,4V (Tối thiểu) @ RD = 54Ω
  Khả năng chống nhiễu tốt hơn hoặc điều khiển tối đa 8 đầu cuối
• Bảo vệ ESD IEC61000 trên chân I/O RS-485 ±16,5kV
  – Mức ESD Class 3 trên tất cả các chân khác >7kV HBM
• Gói MSOP nhỏ tiết kiệm 50% không gian bo mạch
• Bộ thu an toàn hoàn toàn (mở, ngắn, kết thúc và không được điều khiển)
• IOL Rx cao để điều khiển bộ ghép quang cho các ứng dụng biệt lập
• Mạch cắm nóng – Đầu ra Tx và Rx vẫn duy trì trạng thái ba trạng thái trong khi bật/tắt nguồn
• Tải đơn vị thực 1/8 cho phép tối đa 256 thiết bị trên Bus
• Được chỉ định cho nguồn cung cấp 5V đơn, dung sai 10%
• Tốc độ dữ liệu cao lên đến 20Mbps
• Dòng điện cung cấp tĩnh thấp 600μA
  Dòng điện cung cấp tắt máy cực thấp 70nA
• -7V đến +12V Dải điện áp đầu vào chế độ chung
• Chân cắm bán song công và toàn song công
• Không chì (tuân thủ RoHS)
• Đầu ra Rx và Tx ba trạng thái
• Giới hạn dòng điện và Tắt nhiệt để bảo vệ quá tải trình điều khiển

Thông số kỹ thuật

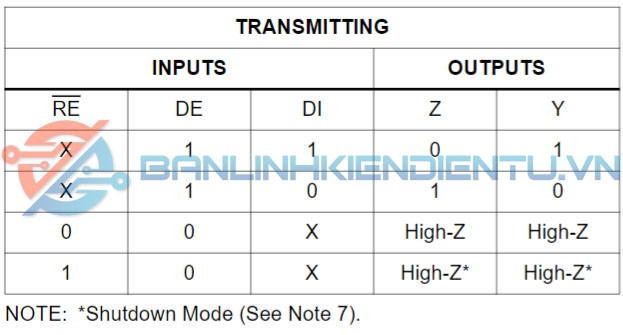

Bảng sự thật

Sơ đồ chân

Ứng dụng

Kích thước IC ISL3158EIUZ

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet ISL3158EIUZ
