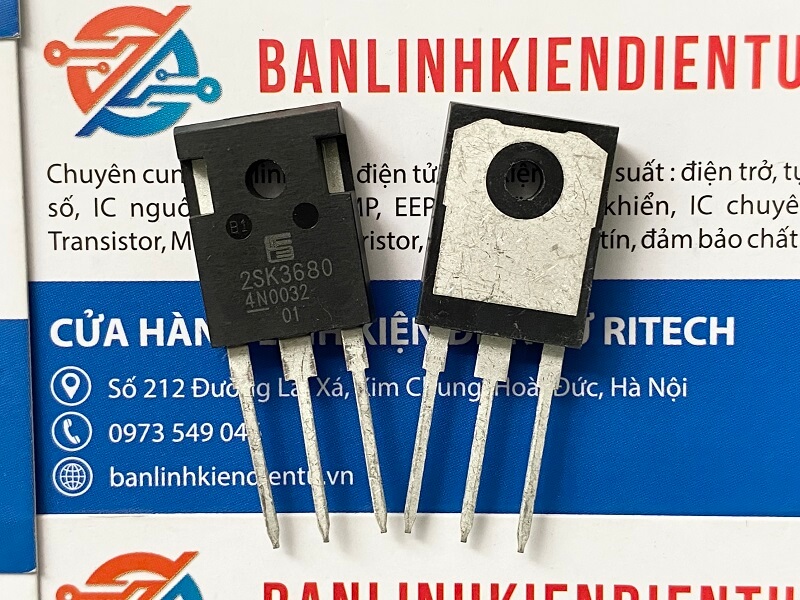

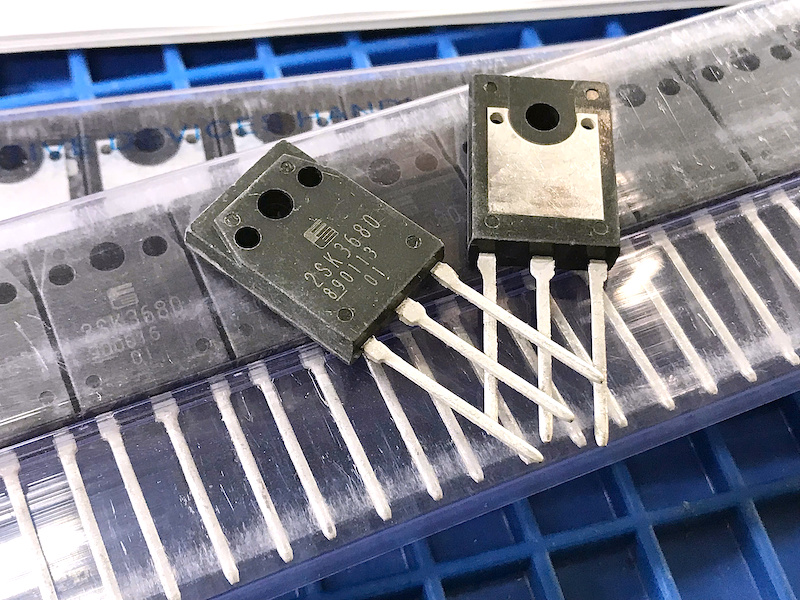

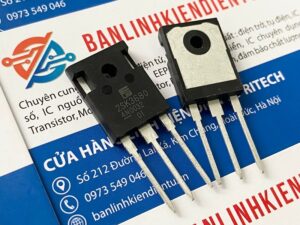

2SK3680 K3680 Mosfet kênh N 52A 500V TO-247

Giới thiệu về 2SK3680

2SK3680 là một loại MOSFET kênh N công suất cao, thường được sử dụng trong các ứng dụng điện tử yêu cầu điều khiển dòng điện và điện áp lớn. Đây là một MOSFET có khả năng chịu dòng điện 52A và điện áp tới 500V, được đóng gói theo chuẩn TO-247. Dưới đây là các thông tin chi tiết về linh kiện này:

Thông số kỹ thuật chính

• Loại linh kiện: MOSFET kênh N
• Mã linh kiện: 2SK3680 (K3680)
• Dòng điện tối đa: 52A
• Điện áp tối đa: 500V
• Điện trở dẫn (Rds(on)): 0.14 ohm (tại Vgs = 10V)
• Gói: TO-247 (dạng gói lớn dùng cho các linh kiện công suất)
• Công suất tản nhiệt (Ptot): 300W (với tản nhiệt phù hợp)
• Điện áp ngưỡng (Vgs(th)): 2.5V – 4.5V
• Nhiệt độ hoạt động: -55°C đến +150°C

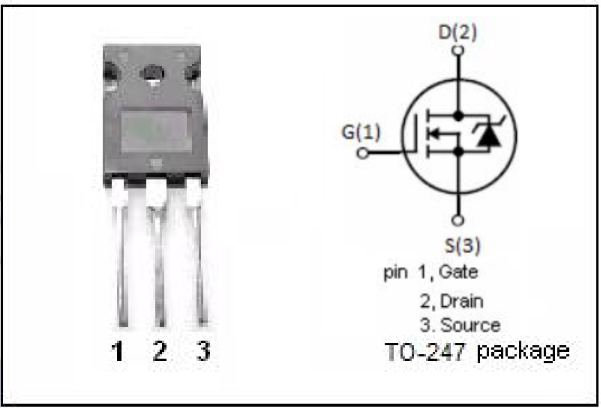

Sơ đồ chân và cấu tạo

• Cấu tạo kênh N: K3680 là MOSFET kênh N, có khả năng điều khiển dòng điện qua kênh bán dẫn khi áp đặt điện áp thích hợp vào cổng G (Gate).
• Gói TO-247: Đây là dạng gói lớn, có 3 chân:
  • Chân 1: Gate (G) – cổng điều khiển.
  • Chân 2: Drain (D) – chân nguồn.
  • Chân 3: Source (S) – chân nối đất hoặc dòng ra.

Đặc điểm nổi bật

• Dòng điện lớn (52A): 2SK3680 có khả năng điều khiển dòng điện lớn, rất phù hợp cho các ứng dụng công suất cao như nguồn chuyển đổi (SMPS), điều khiển động cơ, biến tần và các hệ thống nguồn công nghiệp.
• Điện áp hoạt động lên đến 500V: Khả năng chịu điện áp cao giúp linh kiện này phù hợp trong các hệ thống điện áp cao, đặc biệt là trong các ứng dụng biến đổi nguồn và truyền tải điện.
• Tản nhiệt tốt: Với khả năng tản nhiệt lên tới 300W (với điều kiện tản nhiệt đầy đủ), K3680 có thể hoạt động bền bỉ trong môi trường công suất cao mà không bị quá nhiệt.
• Gói TO-247: Là dạng gói lớn, được thiết kế để gắn vào tản nhiệt dễ dàng, giúp tản nhiệt hiệu quả khi MOSFET hoạt động ở công suất lớn.

Ứng dụng

• Nguồn chuyển đổi (SMPS): Sử dụng trong các bộ nguồn chuyển đổi để điều khiển dòng điện và cải thiện hiệu suất chuyển đổi năng lượng.
• Biến tần: Ứng dụng trong các hệ thống điều khiển biến tần cho động cơ điện.
• Điều khiển động cơ: Dùng trong các mạch điều khiển động cơ công suất cao, giúp kiểm soát dòng điện tải lớn.
• UPS và các hệ thống nguồn dự phòng: Thường sử dụng trong các bộ lưu điện (UPS) và các hệ thống cấp nguồn liên tục yêu cầu điều khiển dòng điện cao.
• Thiết bị điện tử công nghiệp: Sử dụng rộng rãi trong các thiết bị điện tử công nghiệp yêu cầu công suất lớn, điện áp cao.

Hướng dẫn sử dụng

Bước 1: Xác định đúng cực

• Chân Gate (G): Kết nối với tín hiệu điều khiển.
• Chân Drain (D): Kết nối với tải hoặc nguồn.
• Chân Source (S): Thường nối đất hoặc kết nối với cực âm của nguồn.

Bước 2: Kiểm soát điện áp điều khiển

• Điện áp trên chân Gate (Vgs): MOSFET này sẽ dẫn dòng khi áp điều khiển Vgs lớn hơn ngưỡng (khoảng 2.5V – 4.5V). Đảm bảo điều khiển chính xác để tránh trường hợp quá dòng.

Bước 3: Bảo vệ tản nhiệt

• Tản nhiệt: Khi MOSFET hoạt động ở dòng điện lớn, cần sử dụng tản nhiệt để bảo vệ linh kiện khỏi quá nhiệt, tránh làm giảm hiệu suất và tuổi thọ linh kiện.

Lưu ý khi sử dụng

• Điện áp quá tải: Không vượt quá điện áp định mức 500V để tránh làm hỏng MOSFET.
• Điện áp cổng (Vgs): Không áp dụng điện áp điều khiển lớn hơn mức an toàn (±30V), điều này có thể làm hỏng linh kiện.
• Tản nhiệt: Cần đảm bảo linh kiện được làm mát đầy đủ khi hoạt động ở công suất lớn để tránh làm quá nhiệt và giảm tuổi thọ.
• Bảo vệ mạch: Đảm bảo có các mạch bảo vệ như diode chống ngược hoặc snubber để bảo vệ MOSFET khỏi các xung điện áp.

Xem thêm: Các sản phẩm Mosfet khác

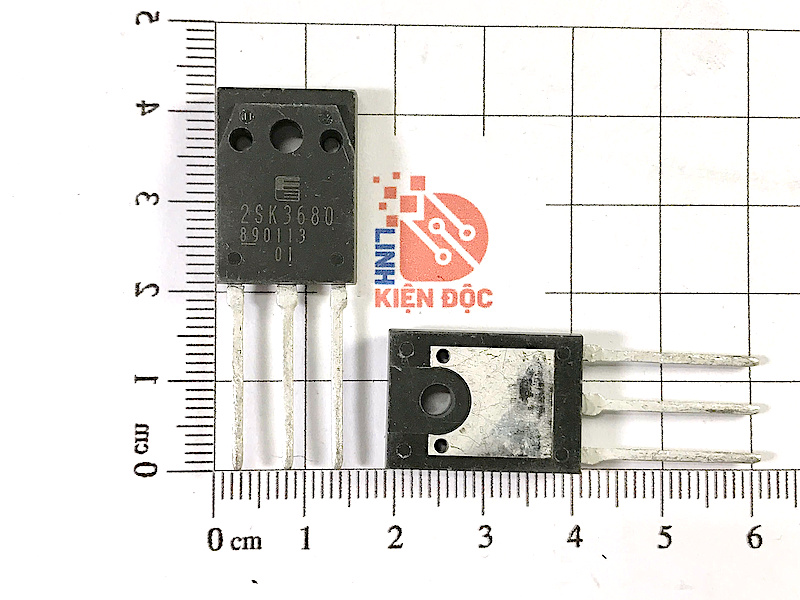

Kích thước của Mosfet 2SK3680
