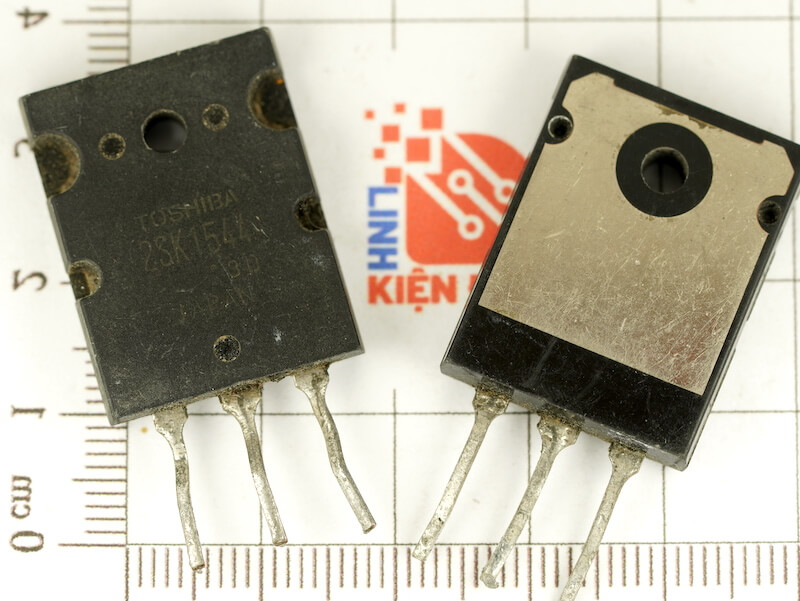

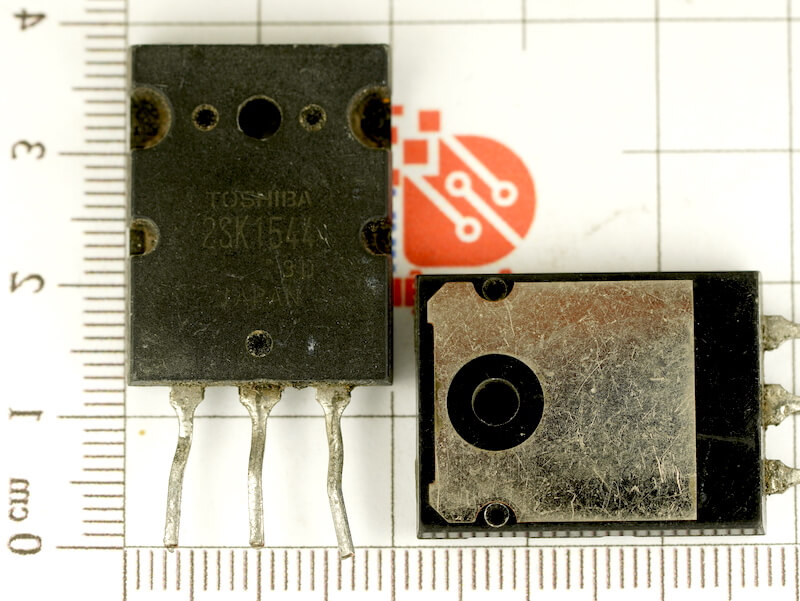

2SK1544 MOSFET KÊNH N 500V 25A TO-3P tháo máy

GIỚI THIỆU VỀ 2SK1544:

2SK1544 là một transistor MOSFET kênh N được sản xuất bởi Toshiba. Nó được thiết kế cho các ứng dụng chuyển mạch tốc độ cao và dòng điện lớn, đặc biệt trong các bộ chuyển đổi DC-DC, mạch điều khiển rơ-le và mạch điều khiển động cơ.

Đặc điểm chính:

• Phân cực: Kênh N
• Điện áp Drain-Source tối đa (VDSS): Thường là 500V hoặc 600V (tùy phiên bản datasheet cụ thể)
• Điện áp Gate-Source tối đa (VGSS): ±30V
• Dòng điện Drain liên tục (ID): Thường là 25A ở 25°C
• Dòng điện Drain xung (IDP): Lên đến 100A
• Công suất tiêu tán tối đa (PD): 200W ở Tc = 25°C
• Điện trở dẫn Drain-Source khi bật (RDS(on)): Thấp, thường là 0.15 Ω ở VGS = 10V
• Độ hỗ dẫn chuyển tiếp (|Yfs|): Cao, thường là 21 S
• Dòng rò Drain-Source (IDSS): Tối đa 300 μA ở VDS = 500V
• Điện áp ngưỡng Gate (Vth): 1.5 đến 3.5 V
• Tốc độ chuyển mạch nhanh
• Chế độ tăng cường
• Kiểu chân: Thường là TO-3PL (mặc dù một số nguồn có thể liệt kê TO-3P hoặc SOT93)

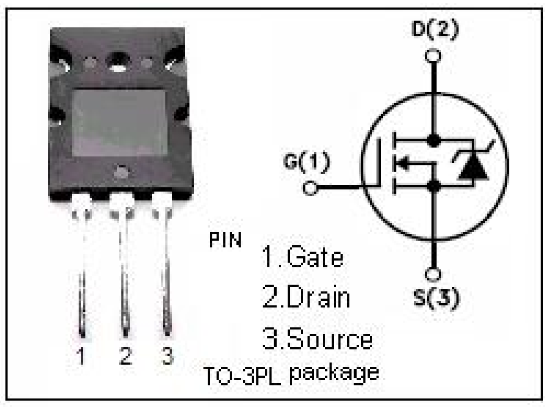

SƠ ĐỒ CHÂN 2SK1544

NGUYÊN LÝ HOẠT ĐỘNG CỦA MOSFET (Tổng Quan)

• Điều khiển dòng điện giữa Drain (D) và Source (S) bằng điện áp đặt vào Gate (G).
• Điện áp Gate tạo ra điện trường, hình thành hoặc triệt tiêu kênh dẫn điện trong chất bán dẫn.
• MOSFET kênh N:
  • Khi điện áp Gate-Source (VGS​) thấp hơn điện áp ngưỡng (Vth​), MOSFET ở trạng thái tắt, dòng điện ID​≈0.
  • Khi VGS​ cao hơn Vth​, kênh dẫn N được tạo ra, cho phép dòng điện chạy từ Drain sang Source.
  • Dòng điện ID​ tăng theo VGS​ và điện áp Drain-Source (VDS​) trong các vùng hoạt động khác nhau.

THÔNG SỐ KĨ THUẬT 2SK1544

CHỨC NĂNG CỦA 2SK1544 MOSFET KÊNH N 500V/600V 25A

• Chuyển mạch (Switching) tốc độ cao:
  • Đóng/mở mạch điện nhanh chóng cho dòng điện lớn (lên đến 25A) và điện áp cao (500V hoặc 600V).
  • Thích hợp cho các ứng dụng chuyển mạch tần số cao.
• Điều khiển (Control):
  • Điều chỉnh dòng điện hoặc điện áp bằng cách thay đổi điện áp Gate.
• Khuếch đại (Amplification):
  • Khuếch đại tín hiệu điện áp hoặc dòng điện trong các mạch khuếch đại công suất.

ỨNG DỤNG THỰC TẾ CỦA 2SK1544 MOSFET KÊNH N 500V/600V 25A TO-3PL

• Bộ chuyển đổi DC-DC.
• Mạch điều khiển động cơ.
• Mạch điều khiển rơ-le.
• Bộ điều chỉnh chuyển mạch.
• Bộ lưu điện (UPS).

LƯU Ý KHI SỬ DỤNG 2SK1544 MOSFET KÊNH N 500V/600V 25A TO-3PL

• Tham khảo Datasheet:
  • Luôn tìm và đọc kỹ datasheet của Toshiba để có thông số kỹ thuật chính xác và đầy đủ.
• Cẩn thận với tĩnh điện (ESD):
  • MOSFET rất nhạy cảm với tĩnh điện, cần sử dụng các biện pháp bảo vệ khi thao tác.
• Điều khiển Gate:
  • Sử dụng mạch điều khiển Gate phù hợp để đảm bảo tốc độ chuyển mạch tối ưu và tránh quá áp hoặc thiếu áp. Lưu ý đến điện tích cổng (Qg) khi thiết kế mạch driver.
• Tản nhiệt:
  • Gắn MOSFET vào tản nhiệt phù hợp với công suất tiêu thụ và dòng điện hoạt động để tránh quá nhiệt. Kiểu chân TO-3PL cần được lắp đặt cẩn thận để đảm bảo tiếp xúc nhiệt tốt.
• Không vượt quá định mức:
  • Tuân thủ nghiêm ngặt các thông số điện áp và dòng điện tối đa được chỉ định trong datasheet.
• Điện áp điều khiển Gate:
  • Sử dụng điện áp Gate nằm trong phạm vi quy định (thường khoảng 10V để đạt RDS(on)​ thấp, và không vượt quá ±30V).
• Bảo vệ mạch:
  • Sử dụng các biện pháp bảo vệ quá dòng, quá áp để bảo vệ MOSFET và các linh kiện khác trong mạch.
• Lưu ý về Diode nội tại:
  • MOSFET này có diode nội tại giữa Drain và Source. Cần xem xét các đặc tính của diode này (thời gian phục hồi ngược trr) nếu nó được sử dụng trong các ứng dụng như mạch cầu hoặc diode bảo vệ.
• Tối ưu hóa chuyển mạch:
  • Thiết kế mạch để giảm thiểu tổn thất chuyển mạch, đặc biệt quan trọng trong các ứng dụng tần số cao. Lưu ý đến thời gian bật/tắt và các thông số liên quan.
• Kiểm tra phiên bản:
  • Lưu ý rằng có thể có các phiên bản khác nhau của 2SK1544 với điện áp và dòng điện định mức hơi khác nhau. Luôn kiểm tra datasheet của linh kiện cụ thể bạn đang sử dụng.

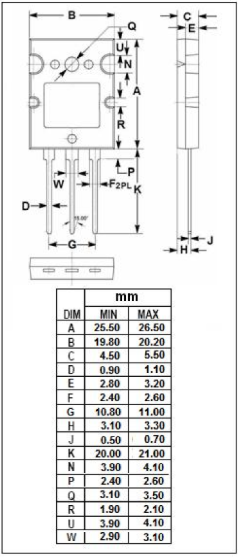

KÍCH THƯỚC 2SK1544

Xem thêm các Mosfet khác tại đây

DATASHEET 2SK1544:
