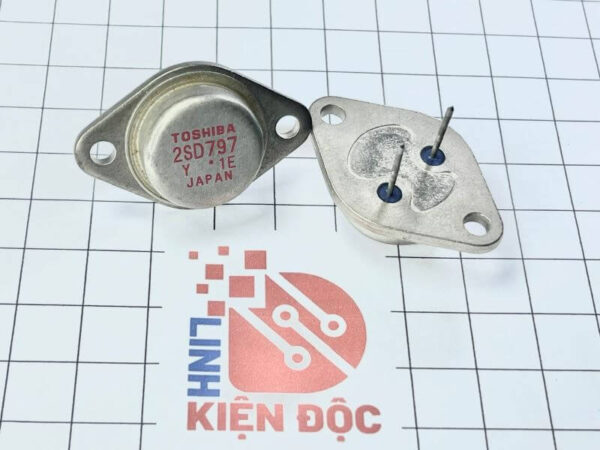

2SD797 D797 Transistor NPN TO-3 tháo máy

Giới thiệu về transistor 2SD797 (D797)

Transistor 2SD797 là một transistor NPN công suất cao, được đóng gói trong vỏ TO-3 kim loại, mang lại khả năng tản nhiệt hiệu quả, phù hợp với các ứng dụng yêu cầu dòng điện và điện áp lớn. Đây là một thiết bị thường được sử dụng trong các mạch khuếch đại công suất, điều khiển động cơ, hoặc các ứng dụng công nghiệp khác.

Đặc điểm 2SD797

1. Loại: NPN Transistor.
2. Vật liệu chế tạo: Silicon.
3. Đóng gói: TO-3 kim loại – giúp tăng khả năng tản nhiệt và độ bền.
4. Hoạt động ổn định: Có khả năng hoạt động trong môi trường khắc nghiệt với công suất lớn.
5. Ứng dụng linh hoạt: Được sử dụng trong các thiết bị điện tử công suất và mạch khuếch đại.

Thông số kỹ thuật chính 2SD797

1. Điện áp cực đại:
   • Điện áp Collector-Base (VCBO): 150V.
   • Điện áp Collector-Emitter (VCEO): 140V.
   • Điện áp Emitter-Base (VEBO): 5V.
2. Dòng điện cực đại:
   • Collector Current (IC): 10A.
3. Công suất tiêu tán:
   • Collector Dissipation (PC): 100W.
4. Hệ số khuếch đại dòng (hFE):
   • Từ 40 đến 140 (thường phụ thuộc vào dòng IC).
5. Tần số chuyển mạch (fT):
   • Khoảng 3 MHz.
6. Nhiệt độ hoạt động:
   • Từ -55°C đến +150°C.

Sơ đồ chân 2SD797

Ứng dụng 2SD797

1. Khuếch đại công suất âm thanh:
   • Sử dụng trong các ampli âm thanh công suất cao.
2. Nguồn cấp xung (SMPS):
   • Điều khiển dòng điện lớn trong các mạch nguồn xung.
3. Điều khiển động cơ:
   • Được dùng trong các mạch điều khiển động cơ DC công suất cao.
4. Mạch điều chỉnh điện áp:
   • Ứng dụng trong các mạch ổn áp công suất.
5. Thiết bị điện công nghiệp:
   • Dùng trong các hệ thống công suất lớn như máy phát, mạch chuyển đổi năng lượng.

Kích thước 2SD797

Xem thêm: Nhiều sản phẩm Transistor khác tại đây

Datasheet 2SD797
