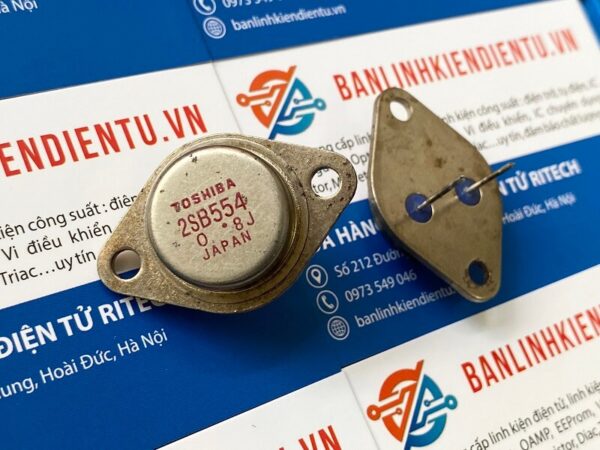

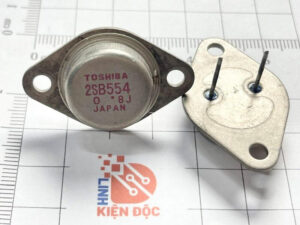

Cặp sò Toshiba D424 B554 180V 15A chính hãng tháo máy

Giới thiệu về cặp sò D424 B554

Cặp sò Toshiba 2SD424 và 2SB554 là cặp transistor công suất NPN và PNP (Darlington Pair) thường được sử dụng trong các mạch khuếch đại âm thanh công suất cao và mạch nguồn. Với khả năng chịu điện áp và dòng điện lớn, chúng được ưa chuộng trong các thiết bị audio hi-fi, ampli, hoặc các ứng dụng cần khuếch đại công suất cao.

Thông số kỹ thuật chính

2SD424 (NPN):

• Loại: Transistor công suất NPN.
• Điện áp cực đại (Vceo): 180V.
• Dòng điện cực đại (Ic): 15A.
• Công suất tiêu tán (Pc): 150W.
• Hệ số khuếch đại dòng (hFE): 40 – 140 (tùy theo dòng điện hoạt động).
• Tần số cắt (fT): 10 MHz.

2SB554 (PNP):

• Loại: Transistor công suất PNP.
• Điện áp cực đại (Vceo): 180V.
• Dòng điện cực đại (Ic): 15A.
• Công suất tiêu tán (Pc): 150W.
• Hệ số khuếch đại dòng (hFE): 40 – 140 (tương tự NPN).
• Tần số cắt (fT): 10 MHz.

Đặc điểm nổi bật

1. Công suất lớn: Với khả năng chịu công suất tới 150W mỗi sò, cặp này phù hợp cho các ứng dụng đòi hỏi hiệu suất cao.
2. Tần số đáp ứng tốt: Đáp ứng tần số lên đến 10 MHz, đảm bảo tái tạo tín hiệu âm thanh chất lượng cao.
3. Điện áp và dòng điện cao: Vceo 180V và dòng cực đại 15A đảm bảo hoạt động ổn định trong các mạch khuếch đại hoặc điều khiển công suất.
4. Cặp NPN-PNP phối hợp: Sử dụng cùng nhau trong cấu hình đẩy-kéo (push-pull) giúp giảm méo tín hiệu trong khuếch đại âm thanh.

Ứng dụng

1. Ampli âm thanh công suất cao:
   • Dùng trong các ampli class AB, class B, hoặc ampli hi-fi với khả năng cung cấp âm thanh rõ ràng và công suất mạnh mẽ.
2. Nguồn cung cấp tuyến tính:
   • Thích hợp cho các mạch nguồn tuyến tính trong các thiết bị công suất cao.
3. Khuếch đại công suất:
   • Dùng để khuếch đại tín hiệu trong các thiết bị công nghiệp hoặc dân dụng.
4. Thiết bị âm thanh chuyên nghiệp:
   • Sử dụng trong hệ thống loa công suất lớn, bàn trộn âm thanh (mixer), hoặc ampli sân khấu.

Xem thêm: Nhiều sản phẩm Transistor

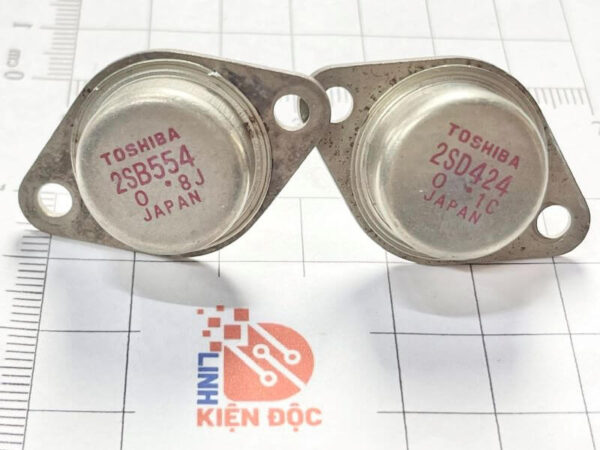

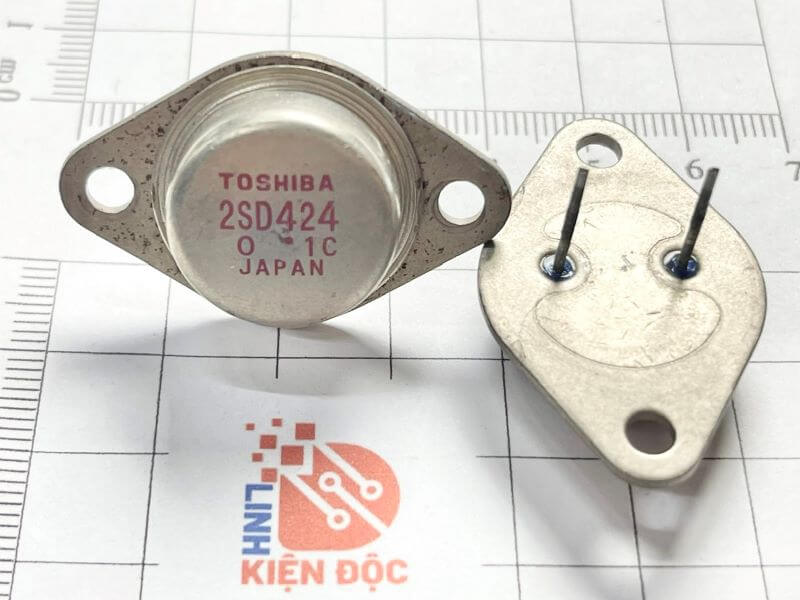

Kích thước D424 B554
