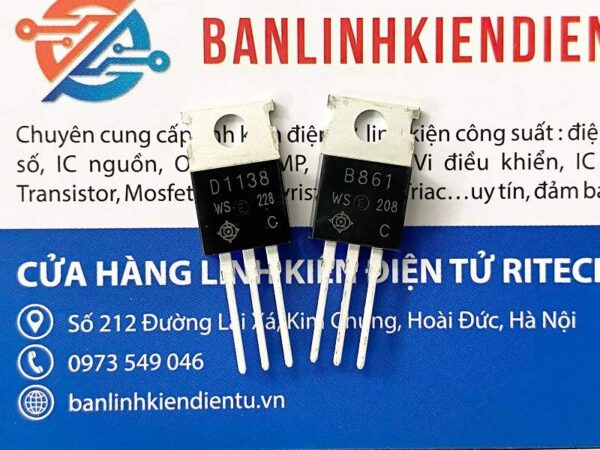

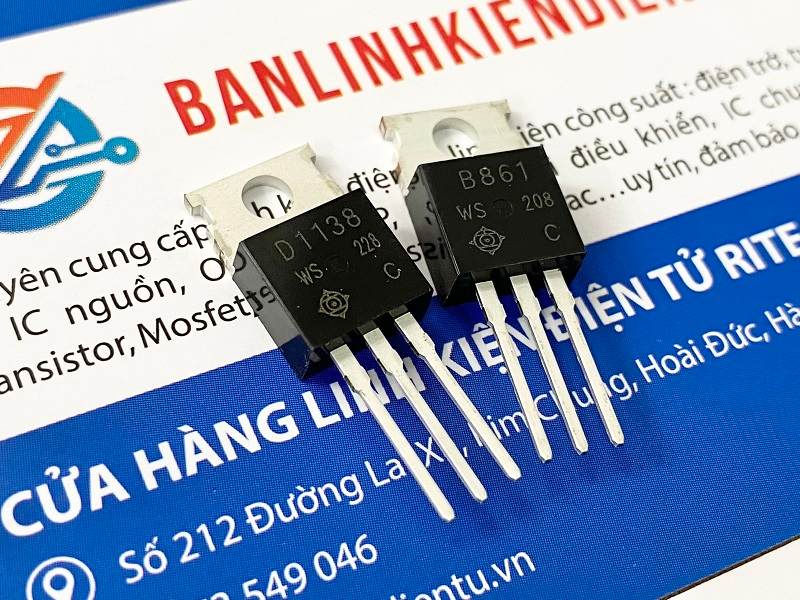

Cặp Transistor D1138 B861 200V 2A TO-220C

Giới thiệu về Cặp Transistor D1138 và B861 200V 2A TO-220C

Cặp Transistor D1138 và B861 gồm hai linh kiện NPN (D1138) và PNP (B861) có điện áp chịu đựng lên đến 200V và dòng điện 2A, phù hợp với nhiều ứng dụng trong các mạch khuếch đại và chuyển mạch công suất. Với đóng gói TO-220C, chúng có khả năng tản nhiệt hiệu quả và dễ dàng lắp ráp vào các mạch điện tử.

Thông số kỹ thuật Cặp Transistor D1138 và B861 200V 2A TO-220C

• D1138 (2SD1138) – Transistor NPN

  • Điện áp cực thu (Vce): 200V
  • Dòng cực phát (Ic): 2A
  • Công suất tiêu thụ (Ptot): 30W
  • Hệ số khuếch đại dòng (hFE): 40 đến 320
  • Loại transistor: NPN
  • Đóng gói: TO-220C

• B861 (2SB861) – Transistor PNP

  • Điện áp cực thu (Vce): 200V
  • Dòng cực phát (Ic): 2A
  • Công suất tiêu thụ (Ptot): 30W
  • Hệ số khuếch đại dòng (hFE): 40 đến 320
  • Loại transistor: PNP
  • Đóng gói: TO-220C

Nguyên lý hoạt động Cặp Transistor D1138 và B861 200V 2A TO-220C

• D1138 (2SD1138) là một transistor NPN, nơi dòng điện chạy từ cực phát đến cực thu khi có tín hiệu tại chân base. Transistor NPN này chủ yếu được sử dụng trong các mạch khuếch đại tín hiệu và điều khiển các thiết bị với dòng điện vừa phải.
• B861 (2SB861) là transistor PNP, dòng điện chạy từ cực thu đến cực phát khi có tín hiệu tại chân base. Thường được sử dụng trong các mạch khuếch đại âm, chuyển mạch và điều khiển.

Chức năng và ứng dụng Cặp Transistor D1138 và B861 200V 2A TO-220C

• Ứng dụng D1138 và B861
  • Mạch khuếch đại công suất: Được sử dụng trong các mạch khuếch đại âm thanh, khuếch đại tín hiệu và điều khiển các thiết bị yêu cầu công suất trung bình.
  • Điều khiển công suất: Chúng thường được dùng trong các mạch chuyển mạch công suất, điều khiển nhiệt độ và bảo vệ quá dòng.
  • Ứng dụng khác: Các mạch điện tử công nghiệp và tiêu dùng yêu cầu ổn định dòng điện và điện áp.

Kích thước chân TO-220
