2MBI200UR-120 IGBT Fuji 200A 1200V

Giới thiệu IGBT 2MBI200UR-120

2MBI200UR-120 là một module IGBT (Insulated Gate Bipolar Transistor) của hãng Fuji Electric, được thiết kế để xử lý dòng điện lên đến 200A và điện áp tối đa 1200V. Đây là một thành phần quan trọng trong các hệ thống công nghiệp, đặc biệt là trong các ứng dụng đòi hỏi công suất cao và hiệu suất chuyển mạch tốt.

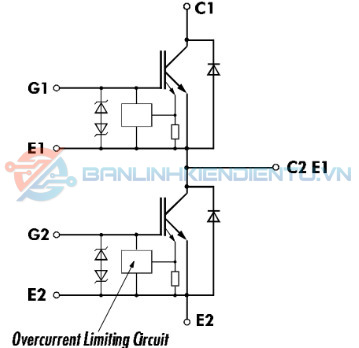

Sơ đồ mạch cấu tạo 2MBI200UR-120

Kích thước 2MBI200UR-120

Thông số kĩ thuật 2MBI200UR-120

• Loại linh kiện: IGBT Module
• Dòng điện định mức (IC): 200A
• Điện áp cực đại (VCE): 1200V
• Điện áp cổng tối đa (VGE): ±20V
• Điện áp bão hòa (VCE(sat)): Khoảng 2.2V – 2.5V (tại IC=200A)
• Kiểu đóng gói: Module với nhiều IGBT và diode hồi tiếp tích hợp trong một vỏ bọc chung.

Đặc điểm 2MBI200UR-120

• Hiệu suất chuyển mạch cao: Module này được thiết kế để giảm thiểu tổn thất năng lượng khi chuyển mạch, giúp nâng cao hiệu suất tổng thể của hệ thống.
• Điện áp bão hòa thấp: Giúp giảm tổn thất nhiệt và tăng hiệu quả hoạt động, đặc biệt trong các ứng dụng yêu cầu tần số chuyển mạch cao.
• Diode hồi tiếp tích hợp: Tích hợp diode hồi tiếp giúp bảo vệ IGBT khỏi các xung điện áp ngược, đồng thời giảm thiểu tổn thất năng lượng trong quá trình chuyển mạch.
• Thiết kế tản nhiệt tốt: Module có thiết kế tản nhiệt hiệu quả, giúp duy trì nhiệt độ hoạt động ổn định và kéo dài tuổi thọ.

Ứng dụng 2MBI200UR-120

• Biến tần công nghiệp: Được sử dụng trong các hệ thống biến tần để điều chỉnh tần số và điện áp cung cấp cho động cơ, giúp điều khiển tốc độ và mô-men xoắn của động cơ một cách hiệu quả.
• Điều khiển động cơ: Phù hợp với các hệ thống điều khiển động cơ công suất cao, đặc biệt trong các môi trường công nghiệp như máy móc chế tạo và băng chuyền.
• Nguồn cung cấp điện: Dùng trong các bộ nguồn công suất lớn, đảm bảo chuyển đổi và cung cấp điện năng hiệu quả.
• Hệ thống năng lượng tái tạo: Sử dụng trong các hệ thống điện mặt trời và điện gió, giúp chuyển đổi và điều chỉnh điện năng từ các nguồn tái tạo.
