Giới thiệu về 2MBI150U4B-120
2MBI150U4B-120 là một mô-đun IGBT (Insulated Gate Bipolar Transistor) do Mitsubishi sản xuất. Mô-đun này được thiết kế để hoạt động trong các ứng dụng công suất cao, cung cấp khả năng điều khiển hiệu quả cho các thiết bị như biến tần, điều khiển động cơ và các hệ thống điện công nghiệp khác.
2MBI150U4B-120 là một mô-đun IGBT mạnh mẽ và hiệu quả, lý tưởng cho các ứng dụng công suất cao trong các lĩnh vực công nghiệp và năng lượng tái tạo. Với thiết kế tích hợp và tính năng bảo vệ, mô-đun này cung cấp giải pháp hiệu quả cho việc điều khiển năng lượng và cải thiện hiệu suất của hệ thống.
Đặc điểm nổi bật 2MBI150U4B-120
- Thiết kế mô-đun tích hợp: 2MBI150U4B-120 bao gồm nhiều IGBT và diode phản hồi trong cùng một gói, giúp giảm số lượng linh kiện và kích thước hệ thống.
- Hiệu suất cao: Được tối ưu hóa cho khả năng chuyển mạch nhanh và tổn thất điện năng thấp, giúp tăng cường hiệu suất tổng thể của hệ thống.
- Bảo vệ tích hợp: Mô-đun này thường tích hợp các chức năng bảo vệ như quá dòng, quá áp và quá nhiệt, giúp bảo vệ hệ thống khỏi hư hỏng.
- Khả năng tản nhiệt tốt: Thiết kế giúp cải thiện khả năng tản nhiệt, đảm bảo hiệu suất ổn định trong các điều kiện làm việc khác nhau.

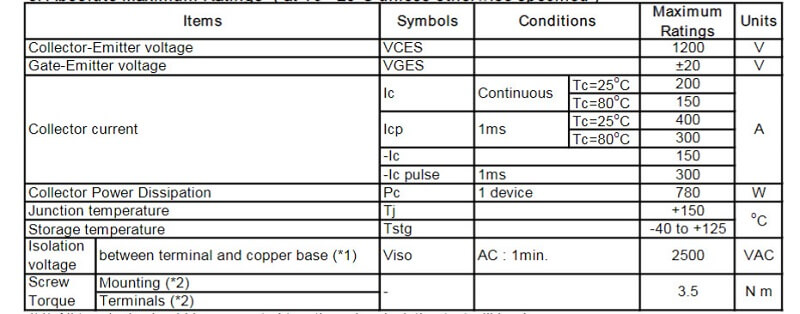

Thông số kỹ thuật 2MBI150U4B-120
- Điện áp cực thu – cực phát (V<sub>CES</sub>): 1200V
- Dòng điện cực thu tối đa (I<sub>C</sub>): 150A
- Điện áp bão hòa cực thu – cực phát (V<sub>CE(sat)</sub>): Khoảng 2.1V
- Điện áp điều khiển cổng (V<sub>GE</sub>): ±20V
- Tần số chuyển mạch tối đa: Khoảng 15kHz – 30kHz
- Nhiệt độ hoạt động tối đa (T<sub>j</sub>): 150°C
Ứng dụng 2MBI150U4B-120
- Biến tần: Được sử dụng trong các hệ thống biến tần công nghiệp để điều khiển động cơ và chuyển đổi năng lượng.
- Điều khiển động cơ: Ứng dụng trong các hệ thống điều khiển tốc độ và mô-men xoắn của động cơ, đặc biệt là trong các máy móc công nghiệp.
- Bộ cấp nguồn: Sử dụng trong các bộ cấp nguồn chuyển mạch (SMPS) và hệ thống cung cấp điện không ngắt quãng (UPS).
- Hệ thống năng lượng tái tạo: Thích hợp cho các ứng dụng trong năng lượng mặt trời và điện gió, nơi cần chuyển đổi năng lượng hiệu quả.
Sơ đồ tương đương 2MBI150U4B-120

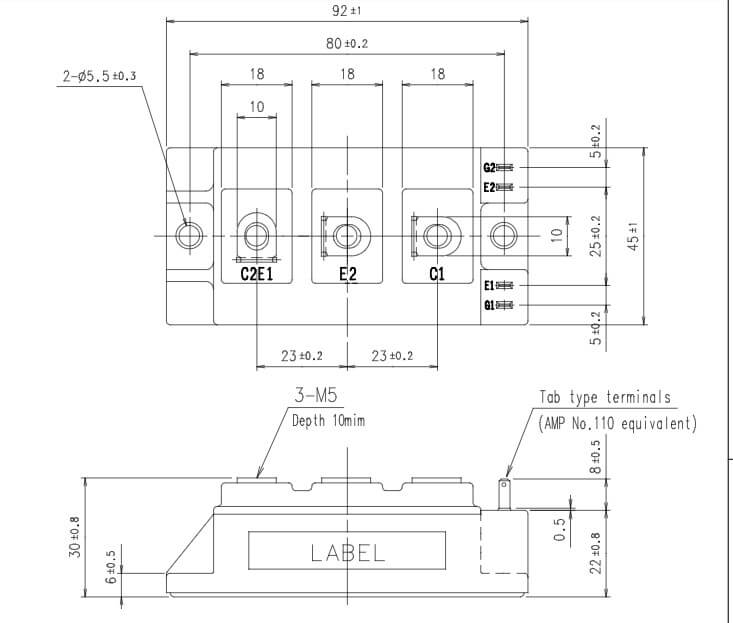

Kích thước 2MBI150U4B-120
