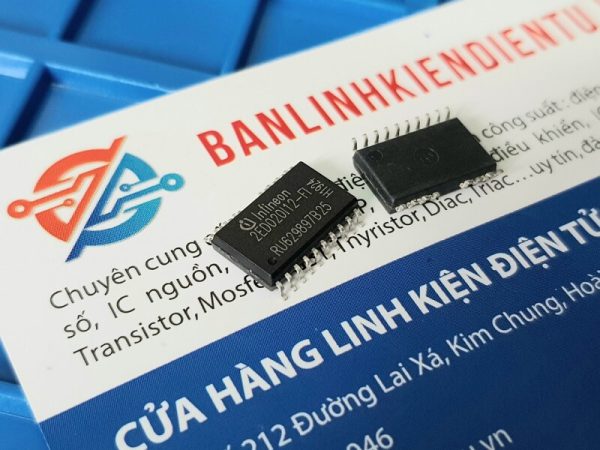

2ED020I12-FI 2ED020I12-F IC Driver điều khiển IGBT SOP-18

Giới thiệu về IC 2ED020I12-FI

2ED020I12-FI là trình điều khiển MOSFET và IGBT công suất tốc độ cao, điện áp cao với các đầu ra tham chiếu phía cao và phía thấp liên động. Trình điều khiển phía cao nổi có thể được cung cấp trực tiếp hoặc thông qua diode bootstrap và tụ điện. Ngoài đầu vào logic của mỗi trình điều khiển, 2ED020I12-FI được trang bị đầu vào tắt chuyên dụng. Tất cả các đầu vào logic đều tương thích với TTL 3,3V và 5V. Các trình điều khiển đầu ra có tầng đệm dòng xung cao được thiết kế để giảm thiểu hiện tượng dẫn chéo trình điều khiển. Độ trễ lan truyền được khớp để đơn giản hóa việc sử dụng trong các ứng dụng tần số cao. Cả hai trình điều khiển đều được thiết kế để điều khiển MOSFET công suất kênh N hoặc IGBT hoạt động lên đến 1,2kV. Ngoài ra, còn có bộ khuếch đại hoạt động mục đích chung và bộ so sánh mục đích chung có thể được sử dụng để đo dòng điện hoặc phát hiện quá dòng.

Đặc trưng kỹ thuật

• Trình điều khiển bên cao nổi
• Khóa điện áp thấp cho cả hai kênh
• Đầu vào tương thích TTL 3,3V và 5V
• Đầu vào kích hoạt CMOS Schmitt với pull-down
• Đầu vào không đảo ngược
• Đầu vào liên động
• Đầu vào tắt máy chuyên dụng với pull-up
• Tuân thủ RoHS

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Kích thước IC 2ED020I12-FI
