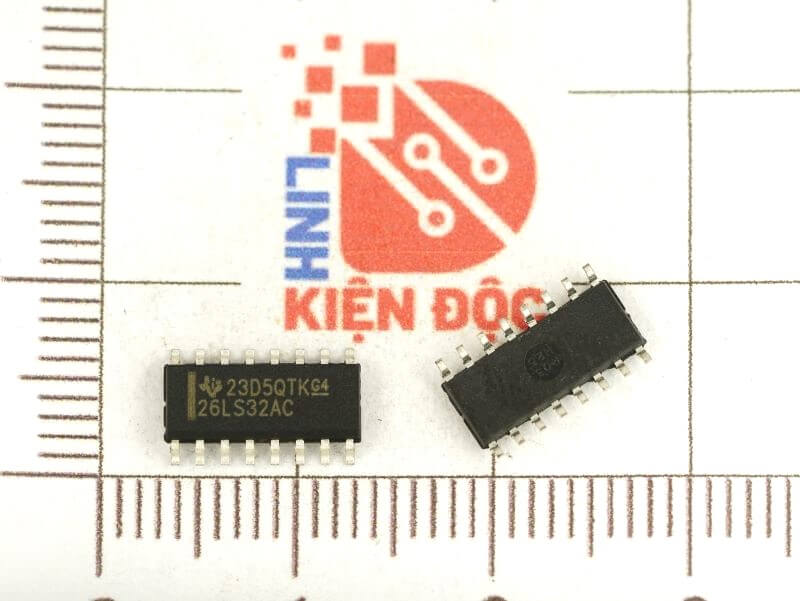

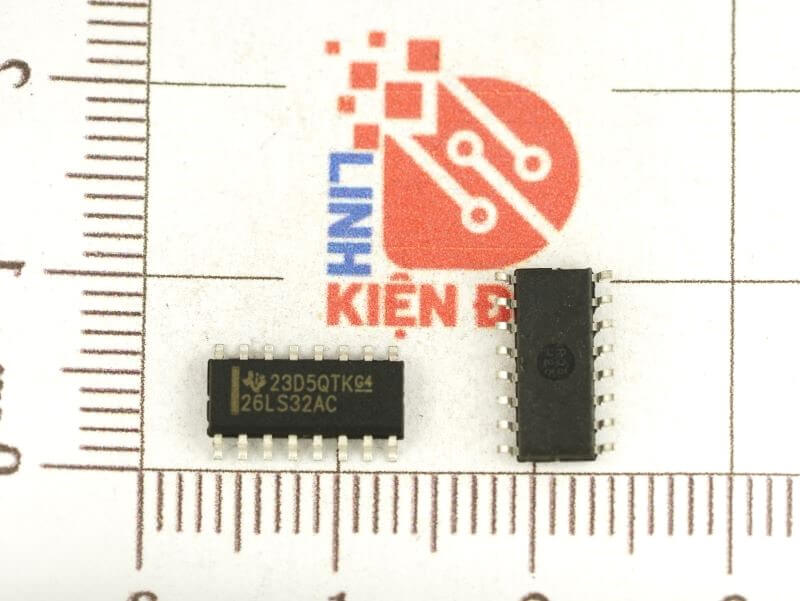

26LS32AC, AM26LS32ACDR IC Chuyên Dụng SOP-16 3.9mm

Giới thiệu về IC 26LS32A

AM26LS32AC là bộ thu đường truyền vi sai gấp bốn lần để truyền dữ liệu kỹ thuật số cân bằng và không cân bằng. Chức năng kích hoạt chung cho cả bốn máy thu và cung cấp lựa chọn đầu vào hoạt động ở mức cao hoặc hoạt động ở mức thấp. Đầu ra 3 trạng thái cho phép kết nối trực tiếp với hệ thống được tổ chức bằng bus. Thiết kế an toàn đảm bảo rằng nếu đầu vào mở thì đầu ra luôn ở mức cao. Trở kháng đầu vào đã được tăng lên, dẫn đến tải đường truyền ít hơn. Giai đoạn bổ sung đã làm tăng độ trễ lan truyền; tuy nhiên, điều này không ảnh hưởng đến khả năng thay thế lẫn nhau trong hầu hết các ứng dụng. AM26LS32AC được đặc trưng để hoạt động từ 0°C đến 70°C.

Đặc trưng kỹ thuật

• Thiết bị AM26LS32A đáp ứng hoặc vượt quá các yêu cầu của ANSI TIA/ EIA-422- Β, ΤΙΑ/ ΕΙΑ- 423- B và khuyến nghị V.10 và V.11 của ITU
• Thiết bị AM26LS32A có chế độ chung ±7- V
• Phạm vi với độ nhạy ±200- mV
• Phạm vi với độ nhạy ±500 mV
• Độ trễ đầu vào 50 mV
• Vận hành từ nguồn cung cấp 5- V duy nhất
• Mạch Schottky công suất thấp
• Đầu ra 3 trạng thái
• Đầu vào cho phép đầu ra bổ sung
• Trở kháng đầu vào tối thiểu 12 ΚΩ
• Mở đầu vào không an toàn

Thông số kỹ thuật

Bảng sự thật

Sơ đồ chân

Sơ đồ logic

Ứng dụng

• Hình trên cho thấy một cấu hình không có điểm kết thúc. Mặc dù có sự phản xạ ở đầu vào máy thu ở tốc độ tín hiệu dữ liệu 200 kbps không có điểm kết thúc, máy thu tuân thủ RS-422 chỉ đọc điện áp vi sai đầu vào và tạo ra tín hiệu rõ ràng ở đầu ra.

Kích thước IC 26LS32A
