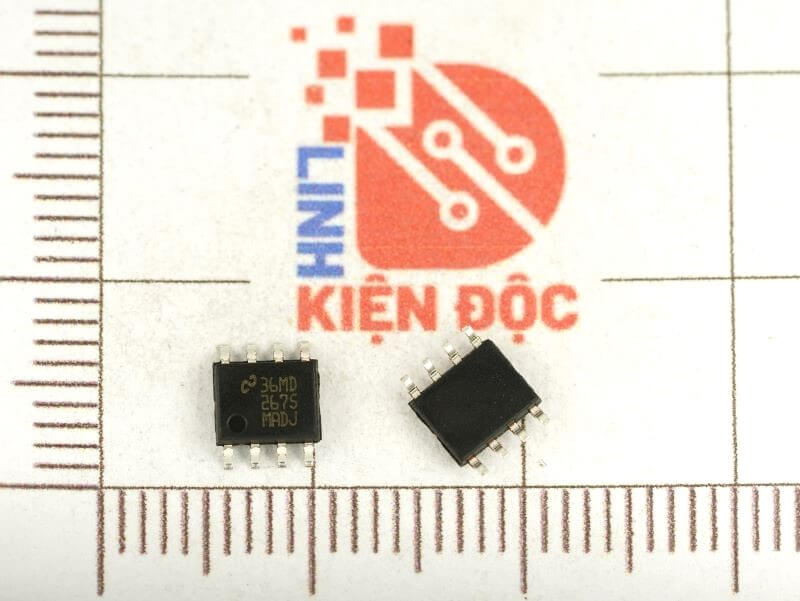

2675, LM2675M-ADJ, LM2675MADJ IC nguồn hạ áp SOP-8

Giới thiệu về IC LM2675M

LM2675 là các mạch tích hợp nguyên khối được xây dựng bằng quy trình LMDMOS. Các bộ điều chỉnh này cung cấp tất cả các chức năng hoạt động cho bộ điều chỉnh chuyển mạch bước xuống (buck), có khả năng điều khiển dòng tải 1A với khả năng điều chỉnh đường truyền và tải tuyệt vời. Các thiết bị này có sẵn ở điện áp đầu ra cố định 3,3V, 5,0V, 12V và phiên bản đầu ra có thể điều chỉnh.

Đặc trưng kỹ thuật

• Hiệu suất lên tới 96%
• Có sẵn trong Gói SOIC và PDIP 8 chân và Gói WSON 16 chân
• Phần mềm thiết kế máy tính LM2675 Made Simple (phiên bản 6.0)
• Đơn giản và dễ thiết kế với
• Chỉ yêu cầu 5 thành phần bên ngoài
• Sử dụng cuộn cảm tiêu chuẩn có sẵn
• Đầu ra có thể điều chỉnh
• Phiên bản có thể điều chỉnh Phạm vi điện áp đầu ra: 1,21V đến 37V
• Dung sai điện áp đầu ra tối đa ± 1,5% trong điều kiện đường dây và tải
• Đảm bảo dòng tải đầu ra 1A
• Công tắc đầu ra 0,250 DMOS
• Dải điện áp đầu vào rộng: 8V đến 40V
• Bộ tạo dao động bên trong tần số cố định 260 kHz
• Khả năng tắt máy TTL, Chế độ chờ nguồn điện thấp
• Tắt máy nhiệt và bảo vệ giới hạn dòng điện

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Kích thước IC LM2675M

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet LM2675M
