25TTS12S TO263 SCR Thyristor

Giới thiệu chung về 25TTS12S

25TTS12S là SCR Thyristor công suất cao được đóng gói trong vỏ TO-263 (D2PAK), với khả năng chịu dòng điện 25A và điện áp ngược cực đại 1200V. Loại thyristor này được thiết kế cho các ứng dụng cần khả năng chuyển mạch nhanh và điều khiển công suất lớn, giúp tối ưu hóa hiệu suất của hệ thống.

Đặc điểm của 25TTS12S

• Dòng điện định mức: Có khả năng dẫn dòng điện liên tục lên đến 25A, thích hợp cho các ứng dụng điều khiển tải trung bình đến lớn.
• Điện áp ngược cực đại 1200V: Khả năng chịu điện áp cao, đảm bảo hoạt động ổn định trong các hệ thống điện áp lớn.
• Vỏ TO-263 (D2PAK): Thiết kế nhỏ gọn và hiệu quả, dễ dàng gắn lên các bo mạch với diện tích hạn chế.
• Hiệu suất chuyển mạch nhanh: Đáp ứng thời gian bật/tắt nhanh, giúp cải thiện hiệu quả và giảm tổn hao năng lượng.
• Khả năng chịu nhiệt cao: Hỗ trợ hoạt động tốt trong môi trường nhiệt độ khắc nghiệt mà vẫn giữ được độ bền.

Ứng dụng của 25TTS12S

25TTS12S thường được sử dụng trong nhiều ứng dụng điều khiển công suất như:

• Chỉnh lưu trong hệ thống điện: Được sử dụng trong các bộ chỉnh lưu công suất lớn, giúp chuyển đổi dòng điện AC thành DC hiệu quả.
• Điều khiển động cơ: Dùng trong các mạch điều khiển động cơ để điều chỉnh công suất và tốc độ.
• Bộ điều chỉnh điện áp: Sử dụng trong các hệ thống điều chỉnh điện áp và ổn áp cho thiết bị điện tử.
• Hệ thống UPS (Bộ lưu điện): Được sử dụng trong các hệ thống UPS để điều khiển chuyển đổi nguồn điện khi cần thiết.

Thông số kỹ thuật của 25TTS12S

• Dòng điện định mức (IT): 25A
• Điện áp ngược cực đại (VDRM): 1200V
• Điện áp chuyển mạch (VTM): Khoảng 1.5-2V, giúp giảm tổn thất nhiệt.
• Dòng kích (IGT): Khoảng 50-150mA, dễ dàng kích hoạt trong các mạch điều khiển.
• Nhiệt độ hoạt động: -40°C đến +125°C

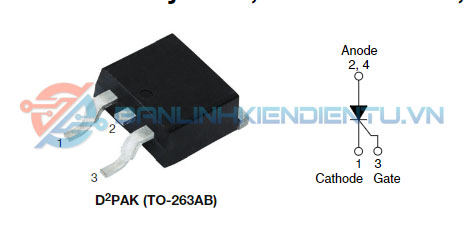

Sơ đồ chân 25TTS12S

Kích thước 25TTS12S

Xem thêm: Nhiều sản phẩm Thyristor tại đây

Datasheet 25TTS12S
