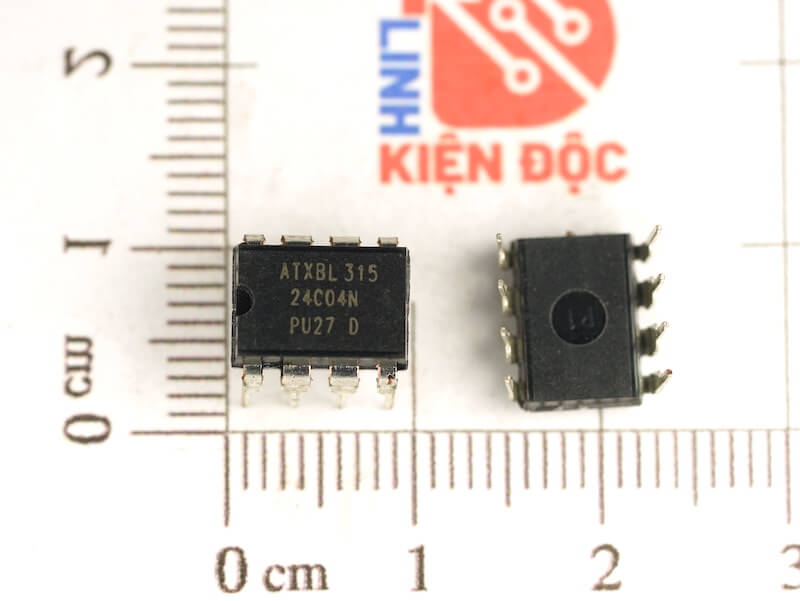

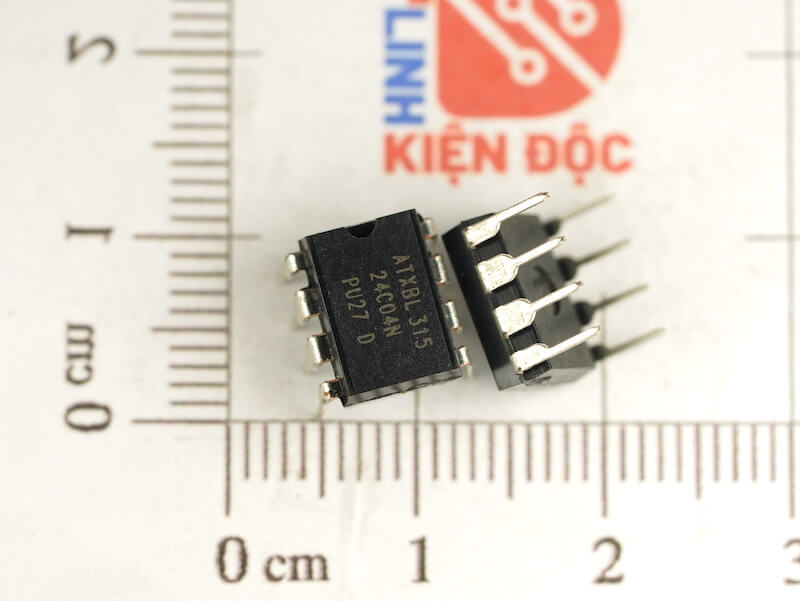

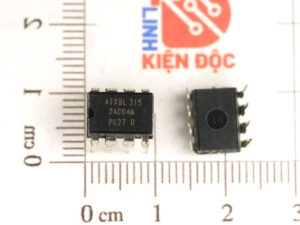

24C04 AT24C04 IC EEPROM DIP-8

Giới thiệu về AT24C04

AT24C04 là một vi mạch EEPROM I2C với dung lượng 4Kb (tương đương 512 byte), sử dụng giao tiếp I2C để đọc/ghi dữ liệu. Với khả năng xóa và ghi điện tử nhiều lần, AT24C04 thường được sử dụng trong các ứng dụng lưu trữ dữ liệu tạm thời hoặc vĩnh viễn. Vi mạch này hỗ trợ ghi dữ liệu từng byte hoặc theo page, giúp cải thiện tốc độ ghi trong nhiều ứng dụng khác nhau.

Đặc điểm nổi bật

• Dung lượng 4Kb (512 byte): AT24C04 có dung lượng bộ nhớ đủ lớn cho các ứng dụng lưu trữ cài đặt, thông số cấu hình và dữ liệu nhỏ.
• Giao tiếp I2C: Hỗ trợ giao tiếp I2C (Inter-Integrated Circuit), giúp kết nối dễ dàng với các vi điều khiển hoặc hệ thống xử lý tín hiệu số.
• Gói DIP-8: Dạng gói DIP-8 dễ dàng lắp đặt và tích hợp trên bảng mạch, đặc biệt là trong các thiết kế thủ công hoặc các ứng dụng prototyping.
• Ghi/đọc nhiều lần: AT24C04 có khả năng ghi và xóa điện tử hơn 1 triệu lần, giúp lưu trữ và cập nhật dữ liệu ổn định trong thời gian dài.
• Lưu trữ không mất dữ liệu: Dữ liệu được lưu giữ ổn định ngay cả khi mất điện.

Cấu tạo

• Gói DIP-8: AT24C04 có tổng cộng 8 chân với chức năng cụ thể, bao gồm các chân nguồn, giao tiếp I2C, và chân cho phép địa chỉ.
• Bộ nhớ EEPROM: Dung lượng 4Kb (kilobit), có thể lưu trữ 512 byte dữ liệu, được chia thành các trang để dễ dàng ghi/đọc theo yêu cầu.
• I2C Bus: Giao tiếp qua hai chân SDA (Serial Data) và SCL (Serial Clock), cho phép kết nối nhiều thiết bị trên cùng một bus.

Sơ đồ chân AT24C04

Ứng dụng

• Lưu trữ cấu hình và cài đặt: Dùng để lưu trữ các thông số cấu hình của thiết bị, như mật khẩu, địa chỉ mạng, hoặc thông tin thiết lập ban đầu.
• Thiết bị điện tử tiêu dùng: Được sử dụng trong các thiết bị như tivi, đầu thu kỹ thuật số, và các thiết bị gia dụng để lưu cài đặt của người dùng.
• Mạch điều khiển vi điều khiển: Lưu trữ dữ liệu tạm thời hoặc dữ liệu cần bảo toàn ngay cả khi thiết bị mất nguồn.
• Máy tính và hệ thống nhúng: Lưu các cấu hình hệ thống hoặc thông tin BIOS trong các thiết bị máy tính và nhúng.

Hướng dẫn sử dụng

Bước 1: Kết nối vi mạch với hệ thống

• Kết nối chân SDA và SCL: Kết nối hai chân này vào bus I2C của vi điều khiển hoặc thiết bị cần giao tiếp với EEPROM.
• Kết nối nguồn: Cung cấp điện áp cho vi mạch qua chân VCC (thường là 5V hoặc 3.3V) và chân GND.

Bước 2: Thiết lập địa chỉ I2C

• Đặt địa chỉ thiết bị: AT24C04 có thể cấu hình địa chỉ I2C qua các chân A0, A1, A2. Địa chỉ này giúp vi điều khiển xác định đúng thiết bị cần giao tiếp trên bus I2C.

Bước 3: Giao tiếp với EEPROM

• Ghi dữ liệu: Sử dụng giao thức I2C để gửi các byte dữ liệu tới địa chỉ mong muốn trong bộ nhớ EEPROM.
• Đọc dữ liệu: Sử dụng lệnh đọc dữ liệu từ vi điều khiển để lấy lại thông tin đã được lưu trữ trước đó trong bộ nhớ.

Lưu ý khi sử dụng

• Điện áp hoạt động: Đảm bảo rằng vi mạch được cung cấp điện áp đúng với yêu cầu (thường là 5V hoặc 3.3V tùy phiên bản).
• Thời gian ghi dữ liệu: Sau mỗi lệnh ghi, AT24C04 cần một khoảng thời gian nhỏ để hoàn thành quá trình ghi (khoảng 5ms). Vì vậy, cần chú ý đợi đủ thời gian trước khi thực hiện các lệnh đọc hoặc ghi tiếp theo.
• Chống ghi: Nếu không muốn cho phép ghi dữ liệu, có thể cấu hình chân WP (Write Protect) để bảo vệ dữ liệu hiện có trong EEPROM.

Ưu điểm của AT24C04

• Dung lượng phù hợp: Với 4Kb (512 byte), AT24C04 cung cấp dung lượng vừa đủ để lưu trữ các cấu hình và dữ liệu cơ bản mà không cần quá nhiều không gian bộ nhớ.
• Giao tiếp I2C đơn giản: Sử dụng giao tiếp I2C phổ biến, giúp dễ dàng tích hợp với hầu hết các vi điều khiển và thiết bị nhúng.
• Độ bền cao: Khả năng ghi và xóa hơn 1 triệu lần và lưu trữ dữ liệu ổn định trong thời gian dài giúp AT24C04 trở thành một lựa chọn lý tưởng cho các hệ thống đòi hỏi độ tin cậy cao.
• Tính linh hoạt: Dễ dàng thiết lập và thay đổi dữ liệu, phù hợp với nhiều ứng dụng từ thiết bị tiêu dùng đến hệ thống nhúng công nghiệp.

Xem thêm: Các sản phẩm IC khác

Thông số kỹ thuật IC AT24C04

Kích thước của IC AT24C04

Datasheet AT24C04
