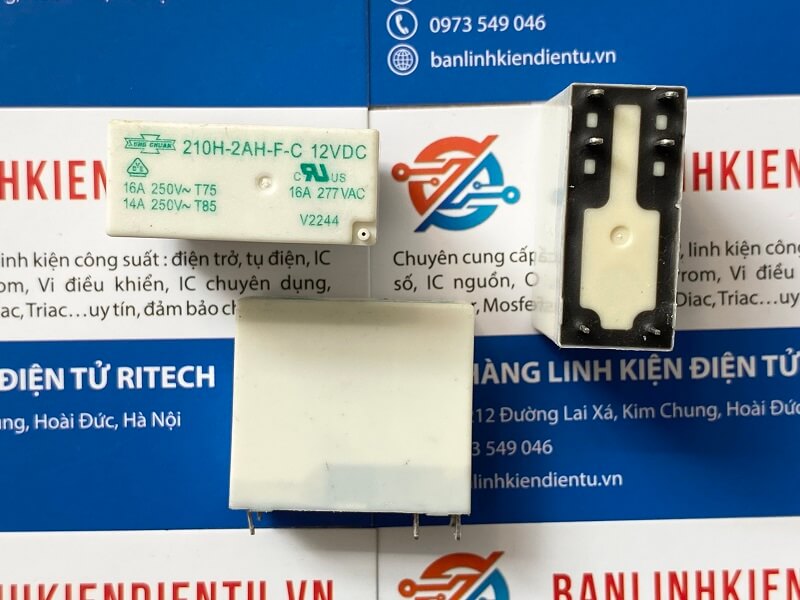

Relay 210H-2AH-F-C 12VDC 16A 250VAC 6 chân

Giới thiệu về 210H-2AH-F-C

210H-2AH-F-C là một relay điện cơ (electromechanical relay) được thiết kế để hoạt động với cuộn dây sử dụng điện áp 12VDC. Relay này có khả năng chuyển mạch các tải dòng điện cao lên đến 16A tại 250VAC. Nó có cấu hình tiếp điểm DPDT (Double Pole Double Throw), cung cấp hai bộ tiếp điểm chuyển mạch riêng biệt, cho phép điều khiển hai mạch độc lập. Relay 210H-2AH-F-C là một lựa chọn mạnh mẽ cho các ứng dụng yêu cầu chuyển mạch dòng điện cao và độ tin cậy cao, lý tưởng cho cả các ứng dụng công nghiệp và điện gia dụng.

Đặc trưng kỹ thuật

• Thiết kế chắc chắn: Relay 210H-2AH-F-C có thiết kế bền bỉ, phù hợp với các ứng dụng yêu cầu độ tin cậy cao và tuổi thọ lâu dài.
• Khả năng chịu tải cao: Có khả năng chuyển mạch tải dòng điện cao lên đến 16A, phù hợp cho các thiết bị điện công suất lớn.
• Cấu hình DPDT: Cung cấp khả năng chuyển mạch linh hoạt giữa hai mạch độc lập, lý tưởng cho các ứng dụng điều khiển phức tạp.
• Độ tin cậy cao: Relay 210H-2AH-F-C có khả năng chịu tải cao và tuổi thọ điện, cơ khí dài, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
• Linh hoạt: Với cấu hình DPDT, relay này cho phép điều khiển hai mạch độc lập một cách linh hoạt.
• Khả năng chịu tải cao: Được thiết kế để chuyển mạch dòng điện cao, relay này lý tưởng cho các ứng dụng yêu cầu chuyển mạch dòng lớn và độ tin cậy cao.

Thông số kỹ thuật

• Điện áp cuộn dây định mức (Rated Coil Voltage): 12VDC
• Dòng điện cuộn dây (Coil Current): Khoảng 60-75mA
• Điện trở cuộn dây (Coil Resistance): Khoảng 160Ω
• Điện áp kích hoạt cuộn dây (Operate Voltage): ≤ 9.6VDC
• Điện áp nhả cuộn dây (Release Voltage): ≥ 1.2VDC
• Dòng tải định mức (Rated Load Current): 16A tại 250VAC
• Cấu hình tiếp điểm (Contact Configuration): DPDT (Double Pole Double Throw)
• Điện trở tiếp điểm (Contact Resistance): ≤ 50 mΩ
• Khả năng đóng cắt (Switching Capacity):
  • Tải AC: 16A tại 250VAC
  • Tải DC: 16A tại 30VDC
• Thời gian tác động (Operate Time): Tối đa 15 ms
• Thời gian nhả (Release Time): Tối đa 10 ms
• Độ bền điện môi (Dielectric Strength):
  • Giữa cuộn dây và tiếp điểm: 4000VAC trong 1 phút
  • Giữa các tiếp điểm: 1000VAC trong 1 phút
• Khả năng cách điện (Insulation Resistance): 1000 MΩ tối thiểu (tại 500VDC)
• Nhiệt độ hoạt động: -40°C đến 85°C
• Tuổi thọ cơ khí (Mechanical Life): 10 triệu lần tác động
• Tuổi thọ điện (Electrical Life): 100,000 lần tác động (tại tải định mức)

Cách đọc mã sản phẩm

Sơ đồ tương đương

Kích thước 210H-2AH-F-C
