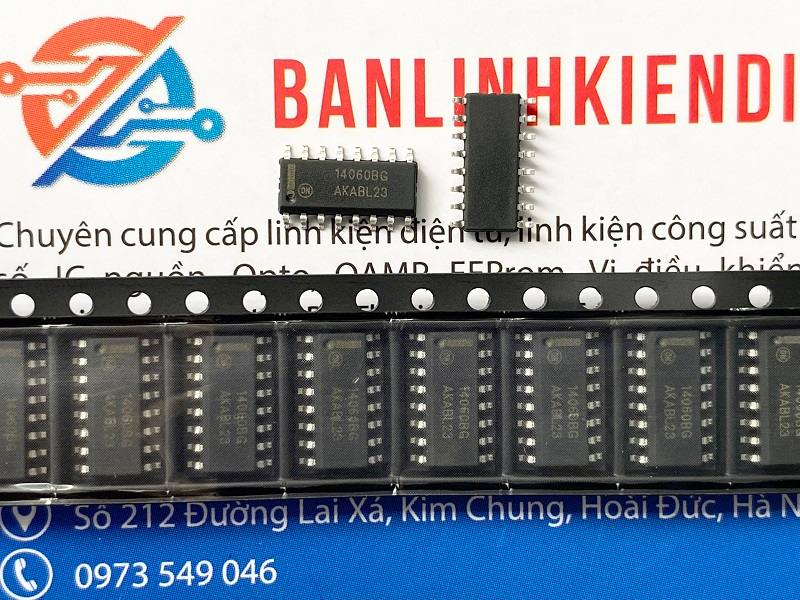

14060BG MC14060BDR2G 14060B IC bộ đếm và dao động 14-Bit SOP-16

Giới thiệu IC 14060BG

• 14060BG là bộ đếm gợn sóng nhị phân 14 giai đoạn với bộ đệm trên chip. Cấu hình bộ tạo dao động cho phép thiết kế mạch tạo dao động RC hoặc tinh thể. Con chip này cũng có một chức năng đặt lại giúp đặt tất cả các đầu ra về trạng thái 0 và vô hiệu hóa bộ điều chỉnh dao động. Chuyển đổi âm trên Clock sẽ chuyển bộ đếm sang trạng thái tiếp theo. Hành động kích hoạt Schmitt trên đường đầu vào cho phép thời gian tăng và giảm đầu vào rất chậm. Các ứng dụng bao gồm mạch trễ thời gian, bộ điều khiển bộ đếm và mạch chia tần số
• IC này chứa mạch bảo vệ để bảo vệ khỏi hư hỏng do điện áp tĩnh cao hoặc điện trường. Tuy nhiên, phải thực hiện các biện pháp phòng ngừa để tránh đặt bất kỳ điện áp nào cao hơn điện áp định mức tối đa vào mạch có trở kháng cao này. Để hoạt động chính xác, Vin và Vout phải được giới hạn trong phạm vi VSS (Vinor Vout) VDD

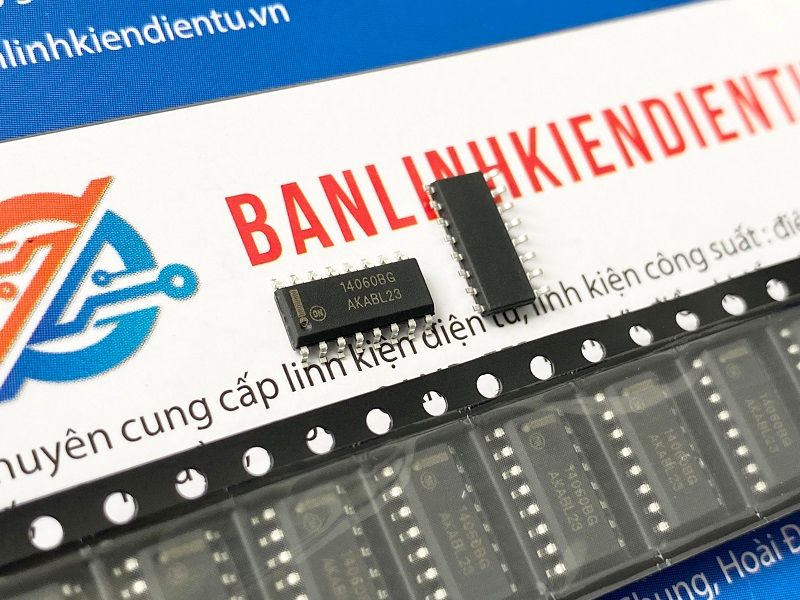

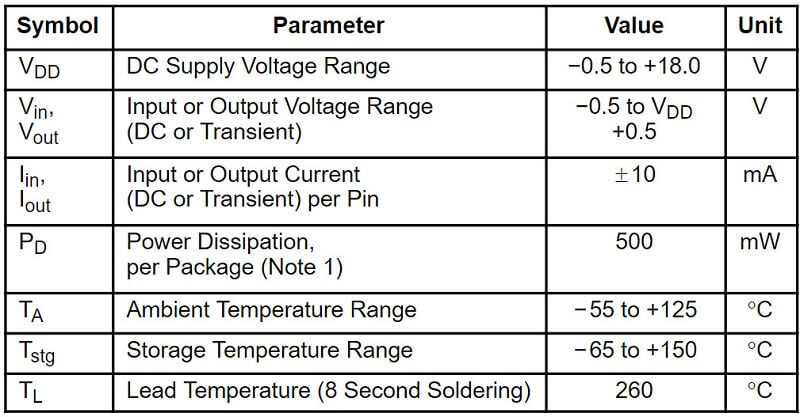

Thông số kỹ thuật IC

• Mã sản phẩm: 14060BG
• Loại linh kiện: IC
• Kiểu chân: SOP-16
• Dải điện áp cung cấp = 3V đến 18V

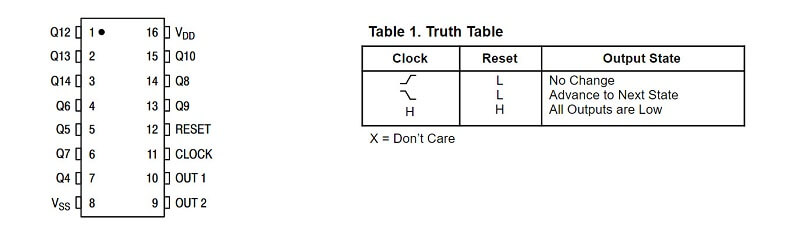

Sơ đồ chân IC

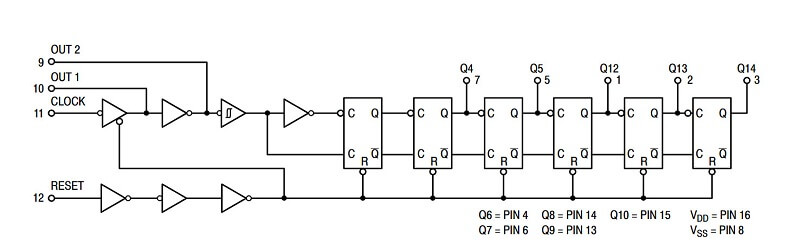

Sơ đồ logic IC

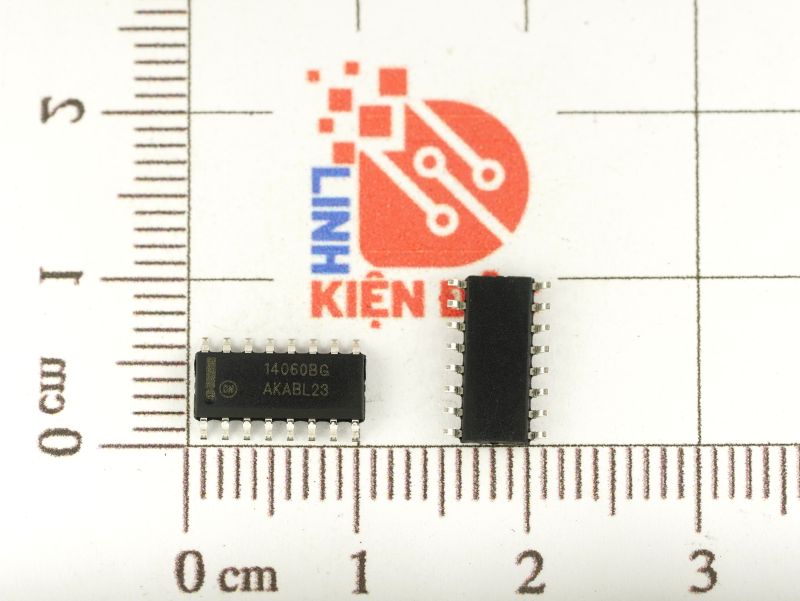

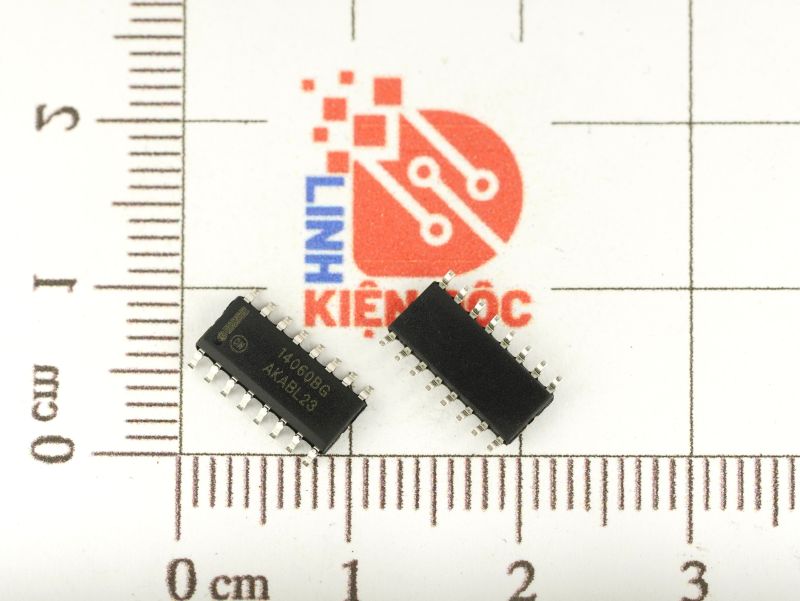

Kích thước IC

Xem thêm: Các mã IC khác

Datasheet của IC 14060BG
