13005D 13005 B13005D Transistor NPN 400V 4A (lưng đồng)

banlinhkiendientu.vn chuyên cung cấp Transistor 13005D, lưng đồng với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của khách hàng.

Giới thiệu 13005D

13005 còn được gọi là MJE13005 là transistor điện áp cao BJT gói TO-220 được thiết kế cho các ứng dụng điện áp cao. Transistor này có khả năng chuyển mạch tốc độ cao và có thể được sử dụng trong các ứng dụng điện áp cao cần tốc độ chuyển mạch. Điện áp cực góp cực phát lên đến 400V  nên transistor này rất phù hợp để sử dụng trong nhiều ứng dụng điện tử dưới 400V. Hơn nữa, dòng điện cực góp 4A cũng làm cho nó có khả năng điều khiển nhiều loại tải khi được sử dụng làm công tắc.

13005 cũng có thể được sử dụng như bộ khuếch đại. Với công suất tản nhiệt 75W, transistor này rất lý tưởng để sử dụng trong các mạch khuếch đại âm thanh. Mặc dù nó được chế tạo cho ứng dụng điện áp cao nhưng cũng có thể sử dụng làm bộ chuyển mạch hoặc bộ khuếch đại trong các mạch điện áp thấp và hoạt động bằng pin.

Mô tả 13005D

• Chỉ định loại: 13005D
• Chất liệu Transistor: Si
• Phân cực: NPN
• Tản điện tối đa của bộ thu (Pc): 65 W
• Điện áp cơ sở Collector tối đa |Vcb|: 700 V
• Điện áp cực thu-phát tối đa |Vce|: 400 V
• Điện áp cực đại của bộ phát |Veb|: 9 V
• Dòng thu tối đa |Ic max|: 4 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 4 MHz
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 15
• Hệ số tiếng ồn, dB: –
• Đóng gói: TO220

Ứng dụng 13005D

• Nguồn điện liên tục
• Mạch cung cấp điện
• Mạch biến tần
• Mạch sạc pin
• Bộ điều khiển động cơ
• Bộ khuếch đại âm thanh và các tầng khuếch đại âm thanh

Xem thêm: Các sản phẩm Transistor khác

Hình ảnh sản phẩm

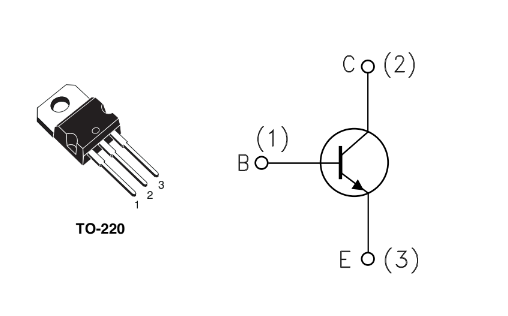

Sơ đồ chân 13005D

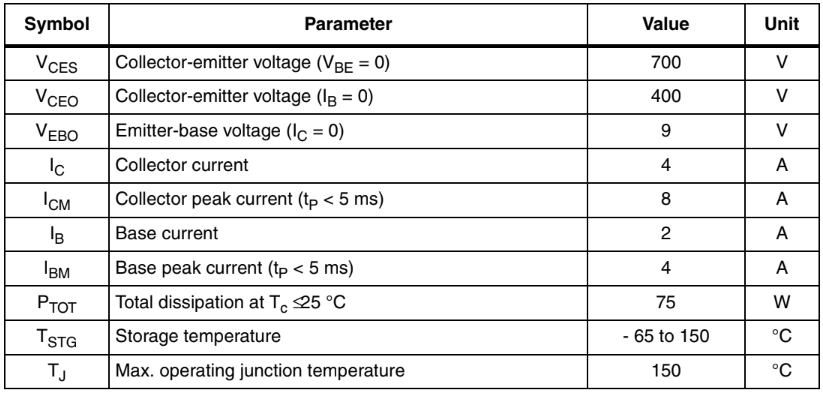

Thông số kỹ thuật của Transistor 13005D

Kích thước của Transistor 13005D

Datasheet 13005D
