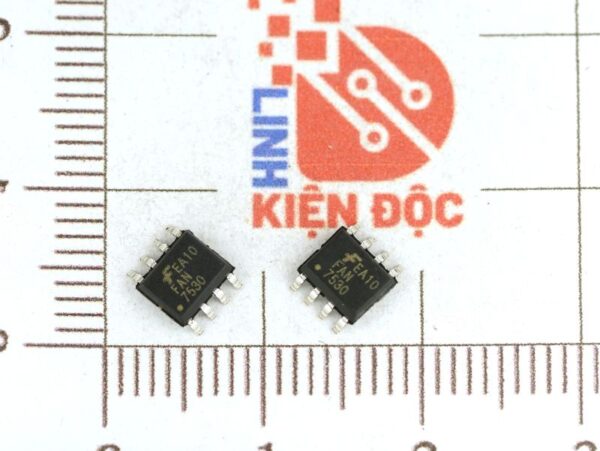

​FAN7530, FAN 7530 IC Nguồn SOP-8

Giới thiệu về ​FAN7530

FAN7530 là một IC điều khiển nguồn PWM (Pulse Width Modulation) hiệu suất cao của Fairchild Semiconductor, thường được sử dụng trong các bộ nguồn chuyển mạch (SMPS) có cấu trúc flyback hoặc buck-boost. Được thiết kế để tối ưu hóa hiệu suất và giảm tiêu thụ điện năng ở chế độ chờ, FAN7530 rất phù hợp cho các thiết bị điện tử tiêu dùng như adapter, tivi, và thiết bị gia dụng nhỏ.

Đặc điểm ​FAN7530

• Điều khiển PWM với tần số cố định: Giúp duy trì điện áp đầu ra ổn định, hạn chế nhiễu và đảm bảo hiệu quả chuyển đổi cao.
• Chức năng khởi động mềm (Soft Start): Giảm dòng khởi động, bảo vệ linh kiện và tăng tuổi thọ cho thiết bị.
• Bảo vệ quá dòng (OCP – Overcurrent Protection): Ngăn chặn tình trạng quá dòng, bảo vệ IC và các linh kiện khác trong mạch.
• Bảo vệ quá áp (OVP – Overvoltage Protection): Bảo vệ thiết bị khỏi tình trạng quá áp, tăng độ an toàn cho thiết bị đầu cuối.
• Bảo vệ quá nhiệt (OTP – Overtemperature Protection): Ngắt IC khi nhiệt độ vượt quá giới hạn an toàn, giúp tránh hư hỏng do nhiệt.

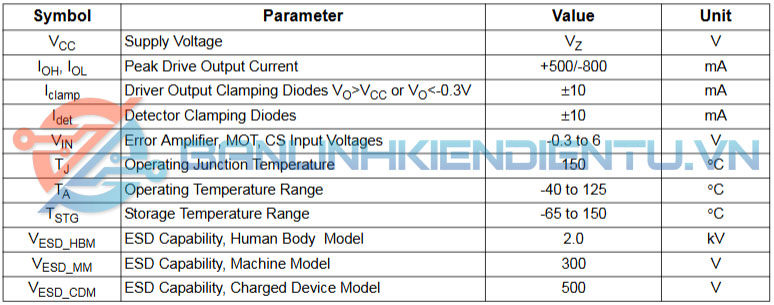

Thông số kỹ thuật ​FAN7530

• Điện áp đầu vào: Hoạt động với dải điện áp từ 8V đến 20V DC, phù hợp cho các nguồn điện áp phụ trong SMPS.
• Tần số dao động: Điều chỉnh được từ 20kHz đến 100kHz, phù hợp cho thiết kế SMPS nhỏ gọn và ít nhiễu EMI.
• Chế độ tiết kiệm năng lượng: FAN7530 có khả năng giảm tiêu thụ điện năng ở chế độ chờ dưới 1W, giúp tăng hiệu quả năng lượng của thiết bị.

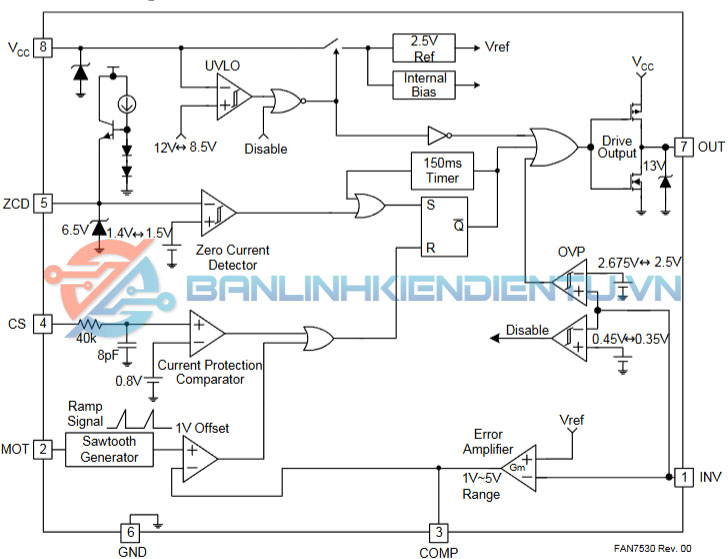

Sơ đồ khối ​FAN7530

Ứng dụng ​FAN7530

• Adapter và bộ sạc: Thường được sử dụng trong các bộ sạc và adapter do khả năng hoạt động hiệu quả và tiết kiệm điện.
• Bộ nguồn cho thiết bị gia dụng nhỏ: Phù hợp cho các thiết bị gia dụng nhỏ và điện tử tiêu dùng như tivi, máy tính cá nhân, và đầu DVD.
• Nguồn chuyển mạch cho thiết bị văn phòng: Được sử dụng trong các nguồn cung cấp của máy in, máy fax và các thiết bị văn phòng khác.

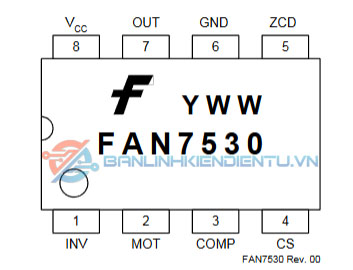

Sơ đồ chân ​FAN7530

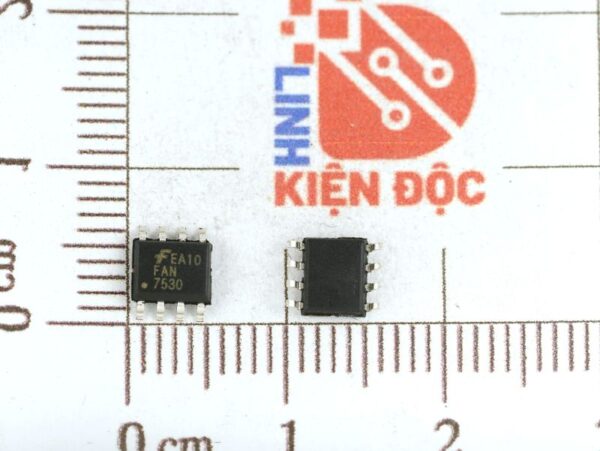

Kích thước ​FAN7530

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet ​FAN7530
